德維創數采在M2VP多級雙軸壓縮機試驗臺的應用

多級雙軸壓縮機介紹

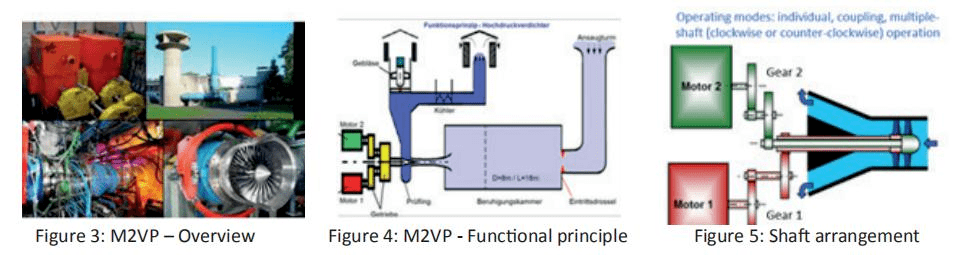

該重點推進技術研究所的應用是關于軸向機的實驗研究，測量壓縮機性能圖和詳細的流場。此外，該研究所還進 行了主動噪聲控制或反向旋轉的支柱風扇等特殊應用。對于軸向機的研究，采用了多級雙軸壓縮機試驗臺，可以 對單級、多級壓縮機進行研究。此外，還進行了低壓和高壓壓縮機組合的測量。 推進裝置由兩個電動機組成。這兩個電機通過一個齒輪箱組合在壓縮機試驗臺上的兩個同心運行軸上工作。每個 電機可以從0~2000rpm在任意方向上獨立（連續）調節轉速。根據變速箱的組合，轉速可達到20 000 rpm。每個 電機在標稱轉速下功率為5 MW，在耦合模式下功率為10 MW。

M2VP多級雙軸壓縮機的空氣管系統可能有兩種不同的工作模式,用鼓風機開環和開環：

工作模式1：開環

這種操作模式適用于一般壓縮機，例如，具有平均壓力比的多級軸向壓縮機。腔室由吸入塔充滿空氣。從腔室開始，平流空氣被注入到測試壓縮機中。測試壓縮機后，空氣通過出口泵門并噴射到環境中。通過在吸入塔和腔室之間的噴嘴，可以進一步降低進口壓力。這樣可以研究超過10兆瓦的壓縮機。

工作模式1：用空氣鼓風機開環

第二種操作模式適用于總壓比較小和相應的高質量流量的壓縮機，例如，風扇或支柱風扇。與開環運行模式的區 別是一個額外的鼓風機，它安裝在出口管道中。這樣就克服了空氣管道系統中壁摩擦造成的壓力損失。在此操作模式下，質量流量可能達到160 kg/s。

對于這個應用，測量了許多不同的值，其中一些是：

>帶壓阻傳感器的靜態壁壓力和總壓力

>帶有熱電偶的總溫度

>應變值(128通道，使用德維創Dewetron數采系統測量）

>使用加速度計進行的振動測量

>不同的流速和波動

推薦產品：

德維創數據采集主機DEWE3-RM16 128個通道，可插8個TRION或TRION3系列模塊
