帶有A/D轉換器的Trion3和Trion模塊

我們的多通道信號調理模塊在每個通道上提供單獨的A/D轉換，并具有抗混疊濾波器，可達24位分辨率。所有模擬輸入模塊可實現同步采樣?？筛鼡Q的TRION3和TRION模塊可以方便靈活的對數采系統進行升級或搭建-只需將它們插入您合適的DEWETRON DAQ數據采集系統中。

有兩個模塊系列:高速TRION3模塊僅與DEWE3機箱兼容。但TRION模塊可用于DEWE3和DEWE2機箱。

德維創有如下不同類型的數采板卡可供選擇:

模擬量輸入模塊

功率模塊

子模塊

數字量輸入模塊

模擬量輸出模塊

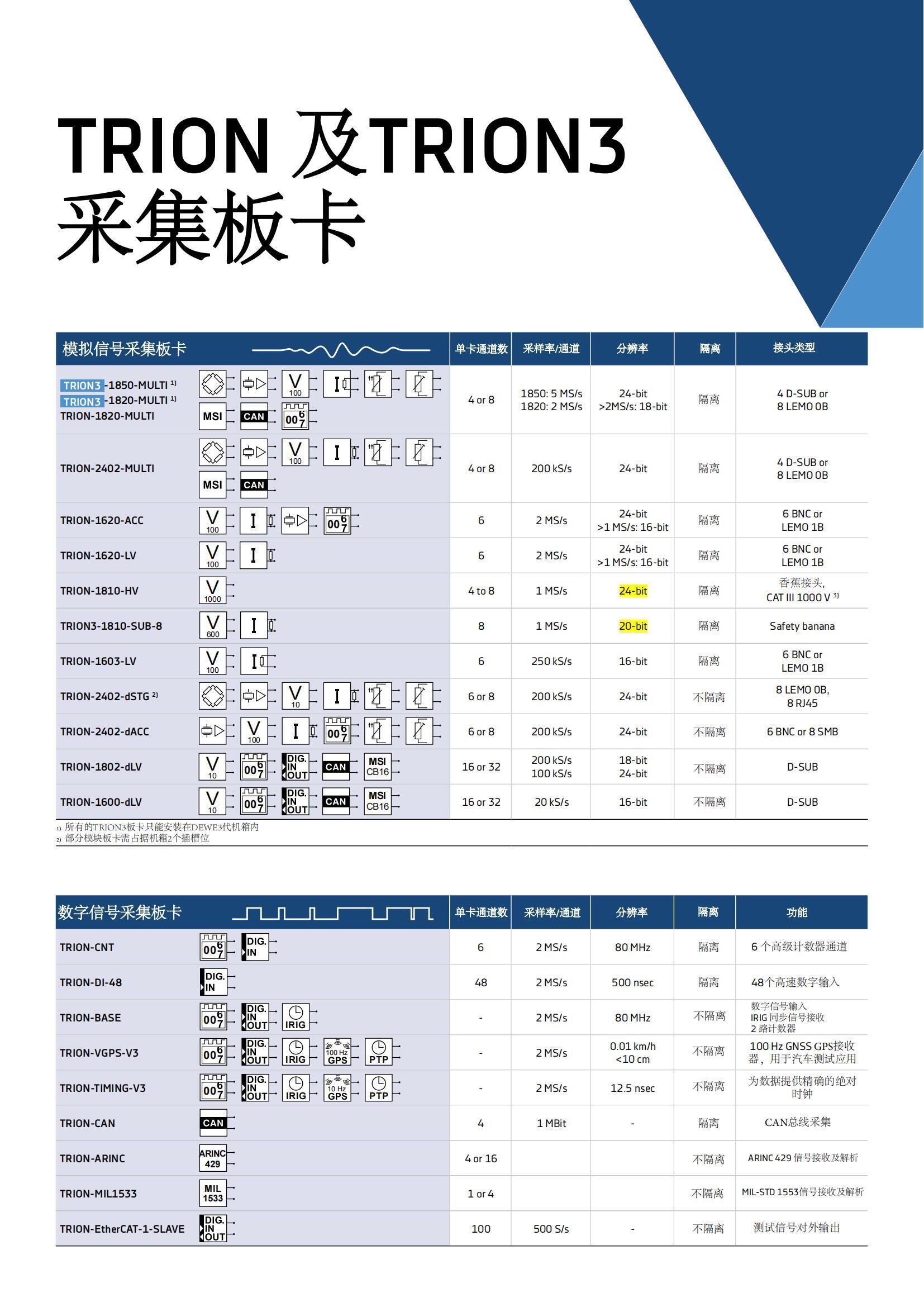

模擬量輸入模塊

型號		通道	采樣率	分辨率	接口類型
TRION3 -1850-MULTI		4/8	5 MS/s	24-bit >2 MS/s:  18-bit	4 D-SUB or 8 LEMO 0B
TRION3 -1820-MULTI		4/8	2 MS/s	24-bit >2 MS/s:  18-bit	4 D-SUB or 8 LEMO 0B
TRION-1820-MULTI		4	2 MS/s	24-bit >2 MS/s:  18-bit	4 D-SUB
TRION-2402-MULTI		4/8	200 kS/s	24-bit	4 D-SUB or 8 LEMO 0B
TRION-1620-ACC		6	2 MS/s	24-bit >1 MS/s:  16-bit	6 BNC or  LEMO 1B
TRION-1620-LV		6	2 MS/s	24-bit >1 MS/s:  16-bit	6 BNC or LEMO 1B
TRION-1810-HV		4/8	1 MS/s	24-bit	Safety banana, CAT III 1000 V
TRION3 -1810-SUB-8		8	1 MS/s	20-bit	Safety banana
TRION-1603-LV		6	250 kS/s	16-bit	6 BNC or  LEMO 1B
TRION-2402-dSTG		6/8	200 kS/s	24-bit	8 LEMO 0B or 8 RJ45
TRION-2402-dACC		6/8	200 kS/s	24-bit	6 BNC or 8 SMB
TRION-1802-dLV		16/32	200 kS/s 100 kS/s	18-bit 24-bit	D-SUB
TRION-1600-dLV		16/32	20 kS/s	16-bit	D-SUB

數字量輸入模塊

型號		通道	采樣	分辨率	特點
TRION-CNT		6	2 MS/s	80 MHz	6 通道高 級計數器
TRION-DI-48		48	2 MS/s	500 nsec	48路高 速數字輸入
TRION-BASE		–	2 MS/s	80 MHz	基礎 IO板卡 IRIG 同步和2個計數器
TRION-VGPS-V3		–	2 MS/s	0.01 km/h <10 cm	100 Hz GNSS接收器用于汽車行業
TRION-TIMING-V3		–	2 MS/s	12.5 nsec	精確時間同步測試數據
TRION-CAN		4	1 MBit	–	D-SUB
TRION-ARINC		4 or 16	–	–	ARINC429信號解碼, 解碼信號輸出
TRION-MIL1533		1 or 4	–	–	MIL-STD-1553信號解碼, 解碼信號輸出
TRION-EtherCAT-1-SLAVE		100	500 S/s	–	測試數據輸出

功率測量模塊

型號		通道	采樣率	分辨率	接口類型

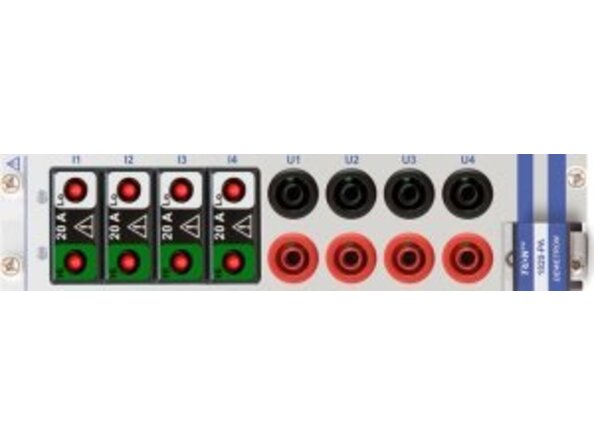

TRION3 -1810M-POWER		8 (4U/4I)	10 MS/s	18-bit	固定: 4 x 香蕉頭 CAT III 1000 V – 可選: 4 x Sub-Modules
TRION3 -1820-POWER		8(4U/4I)	2 MS/s	18-bit	固定: 4 x 香蕉 頭CAT III 1000 V – 可選: 4 x Sub-Modules
TRION-1820-POWER		8(4U/4I)	2 MS/s	24-bit	固定: 4 x 香蕉 頭CAT III 1000 V – 可選: 4 x Sub-Modules
TRION-1810-HV		8 (4U/4I)	1 MS/s	24-bit	固定: 4 x 香蕉 頭CAT III 1000 V – 可選: 4 x Sub-Modules

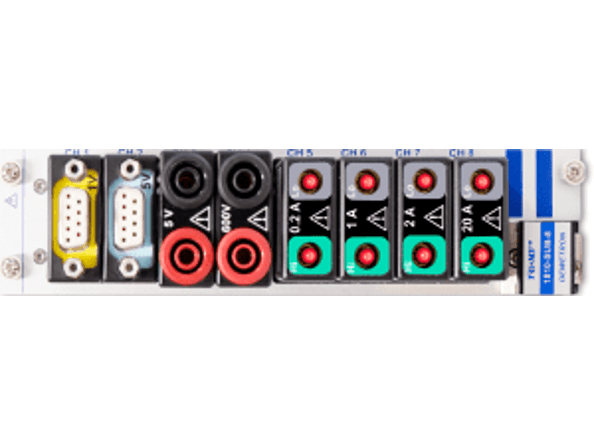

TRION3 -1810-SUB-8		8	1 MS/s	18-bit	固定: 0 – 可選: 8 x Sub-Modules

模擬量輸出模塊

型號		通道	采樣率	分辨率	接口類型
TRION3 -1850-MULTI-AOUT-8		IN: 8 OUT: 8	IN: 5 MS/s OUT: 2.5 MS/s	IN: 24-bit OUT: 32-bit	IN: LEMO 0B OUT: D-SUB, BNC
TRION3 -1820-MULTI-AOUT-8		IN: 8 OUT: 8	IN: 2 MS/s OUT: 2.5 MS/s	IN: 24-bit OUT: 32-bit	IN: LEMO 0B OUT: D-SUB, BNC
TRION3 -AOUT-8		OUT: 8	2.5 MS/s	Up to 32-bit	OUT: D-SUB, BNC

子模塊

	型號	圖片	量程	安全等級	帶寬	接口
電流輸入子模塊 (直接或傳感器)
	20 A module TRION-POWER-SUB-CUR-20A-1B		20 ARMS (±40 APEAK)	CAT II 600 V, unfused	300 kHz	Safety banana (male)
	2 A module TRION-POWER-SUB-CUR-2A-1B		2 ARMS (±4 APEAK)	CAT II 600 V, unfused	300 kHz	Safety banana (male)
	1 A module TRION-POWER-SUB-CUR-1A-1B		1 ARMS (±2 APEAK)	CAT II 600 V, unfused	300 kHz	Safety banana (male)
	0.2 A module TRION-POWER-SUB-CUR-02A-1B		0.2 ARMS (±0.4 APEAK)	CAT II 600 V, unfused	300 kHz	Safety banana (male)
	Seamless auto-range module TRION-SUB-XA		COMING SOON			Safety banana (male)
電壓輸入子模塊
	1 V module TRION-POWER-SUB-dLV-1V		1 VRMS (±2 VPEAK)	非隔離，取決于電流傳感器	5 MHz	D-SUB-9 socket
	5 V module TRION-POWER-SUB-dLV-5V		5 VRMS (±10 VPEAK)	5 MHz	D-SUB-9 socket
	Clamp input module TRION-POWER-SUB-dLV-1		5 VRMS (±10 VPEAK)	150 kHz	D-SUB-9 socket
	600 V module TRION-SUB-600V		600 VRMS (±1500 VPEAK)	CAT II 600 V, 電氣隔離	300 kHz	Safety banana
	5 V module TRION-SUB-5V		5 VRMS (±10 VPEAK)	CAT II 600 V, 電氣隔離	300 kHz	Safety banana
	Seamless auto-range module TRION-SUB-XV		COMING SOON			Safety banana
