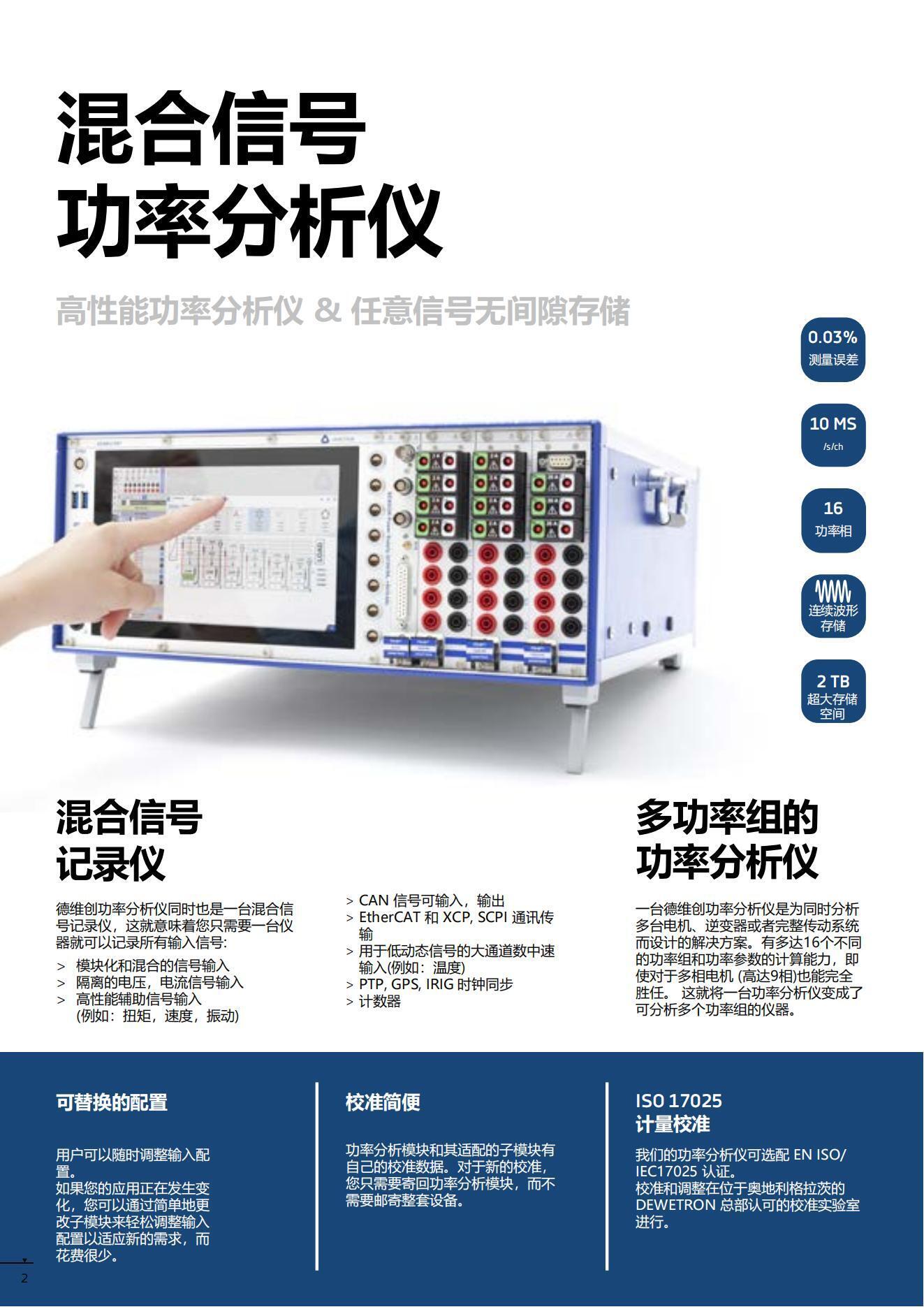

混合信號功率分析儀

德維創功率分析儀同時也是一臺混合信號記錄儀，這就意味著您只需要一臺儀器就可以記錄所有輸入信號:

• 模塊化和混合的信號輸入

• 隔離的電壓，電流信號輸入

• 高性能輔助信號輸入 (例如：扭矩，速度，振動)

• 超大存儲 空間 2 TB 連續波形 存儲

• CAN 信號可輸入，輸出

• EtherCAT 和 XCP, SCPI 通訊傳 輸

• 用于低動態信號的大通道數中速 輸入(例如：溫度)

• PTP, GPS IRIG 時鐘同步

• 計數器

DEWETRON混合信號功率分析儀是用于高性能功率分析的良好的解決方案

• 高達10MS/s的采樣率@18位分辨率

• 0.03%基礎測量誤差

• 多達16個不同的功率相位

• 原始數據采集記錄

• CAT IV的高安全等級

高精度功率模塊

得益于基礎測量誤差僅為0.03%，功率分析儀可以達到非常高的精度，即使是在小信號量程內，整個分析過程都保證了高精度。

兩種功率分析儀模塊的比較

由于DEWETRON的模塊化方法，任何基于Trion/Trion(3)的數據采集硬件都可以成為功率分析儀。您可以在兩種功率測量模塊中做選擇：

TRION3-1810M-POWER-4  采樣率10 MS/s/ch

TRION-1820-POWER-4       采樣率 2 MS/s/ch

每一種都具有8個輸入通道和18位的分辨率。由于其獨特的模塊性，功率測量模塊上有4個通道可以配備不同的用戶可替換的子模塊，用于直接測量電流或電壓。因此，幾乎任何類型的電壓或電流傳感器都可以連接到DEWETRON功率分析儀。

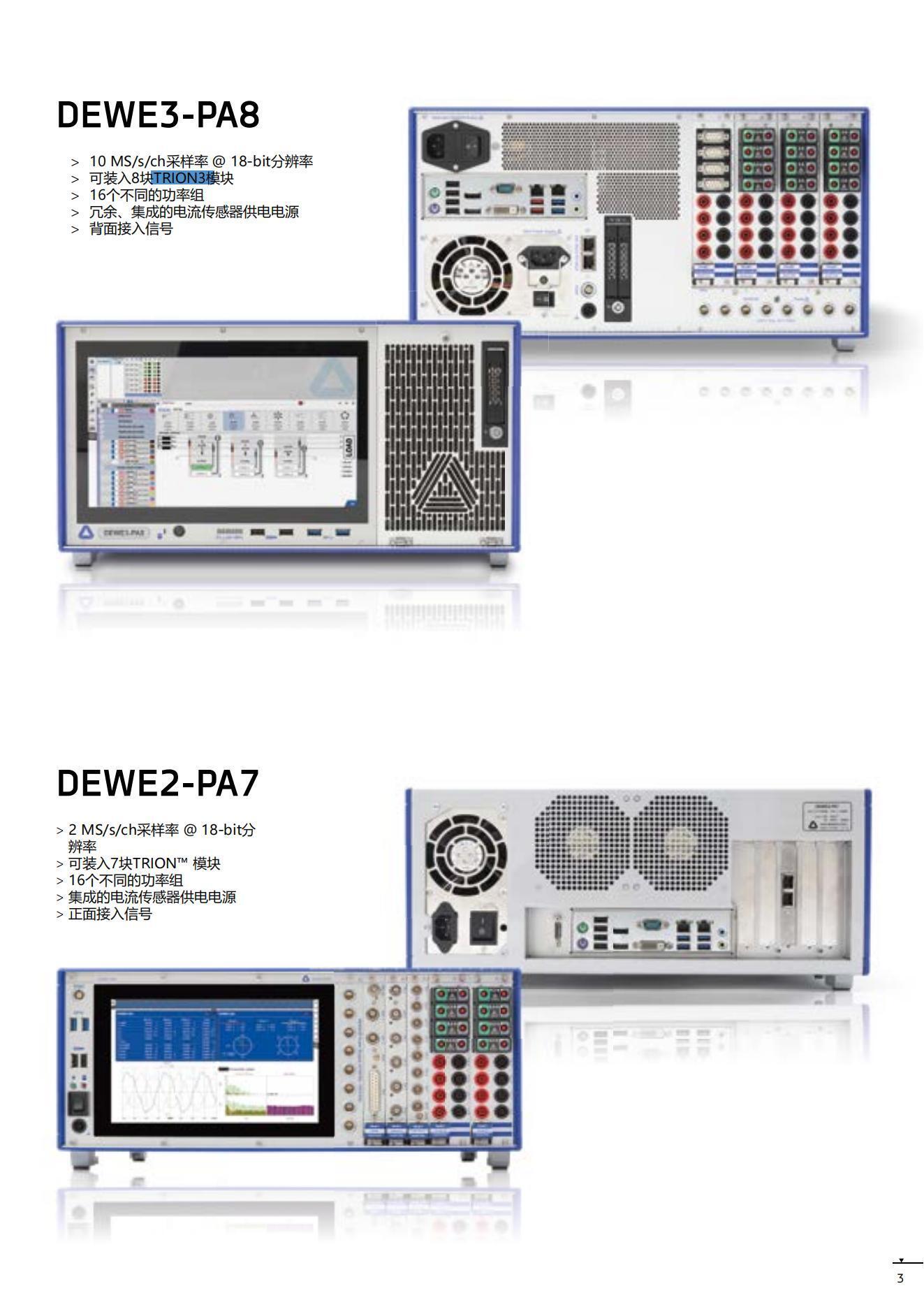

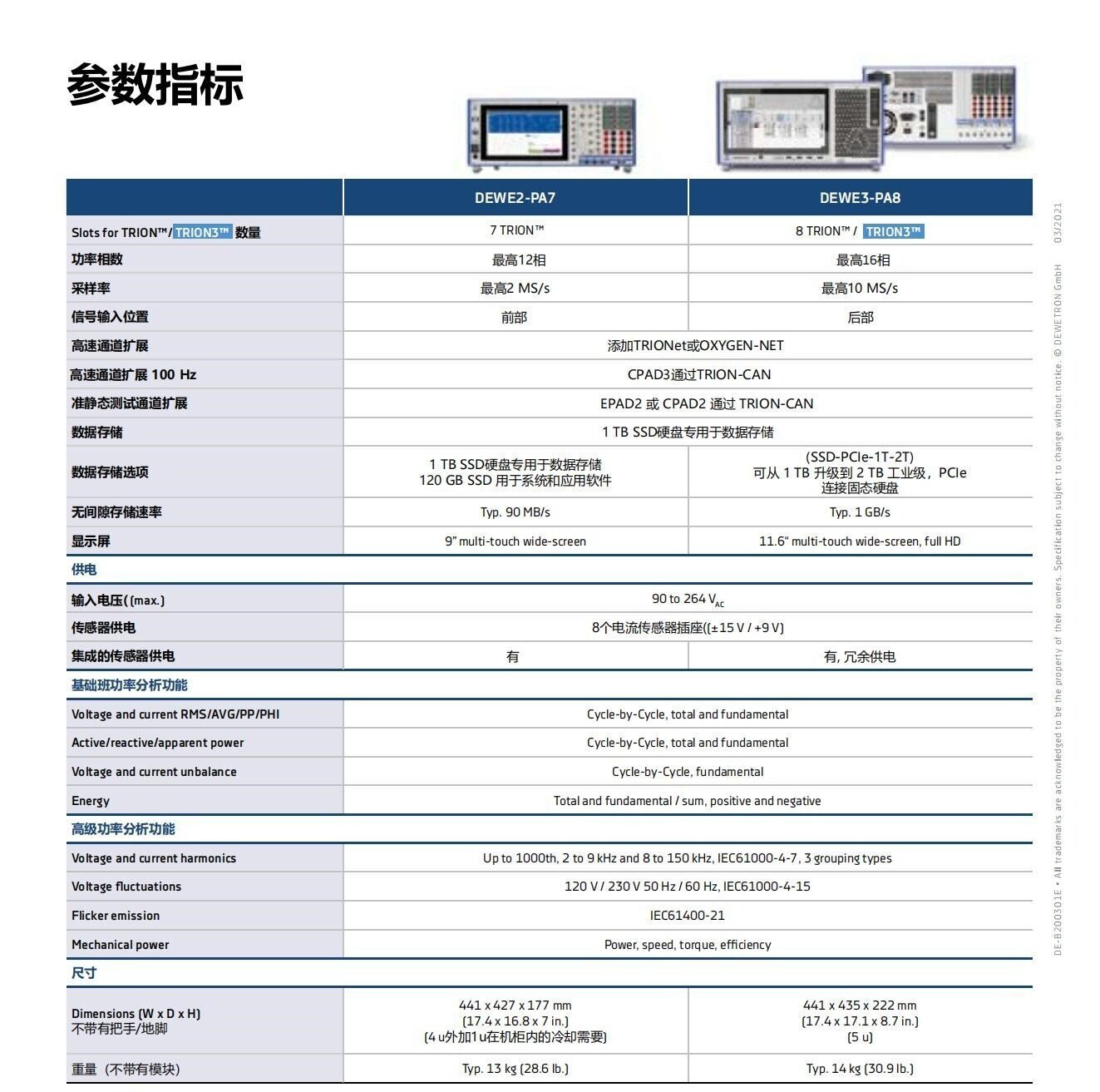

三種型號功率分析儀主機對比：

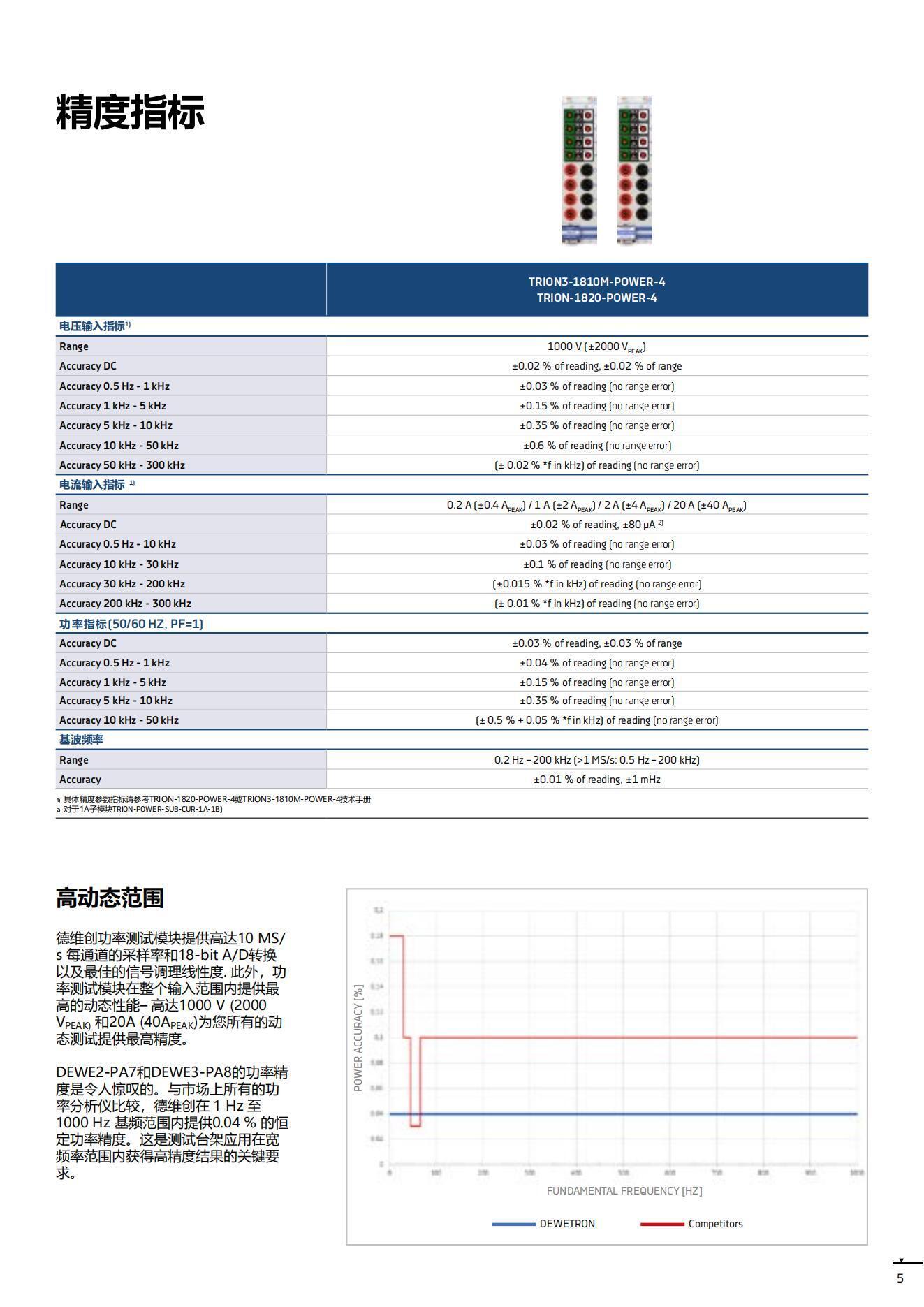

高動態范圍

德維創功率測試模塊提供高達10 MS/ s 每通道的采樣率和18-bit A/D轉換 以及的信號調理線性度. 此外，功率測試模塊在整個輸入范圍內提供高的動態性能– 高達1000 V (2000  VPEAK) 和20A (40APEAK)為您所有的動態測試提供高精度。 DEWE2-PA7和DEWE3-PA8的功率精度是令人驚嘆的。與市場上所有的功率分析儀比較，德維創在 1 Hz 至 1000 Hz 基頻范圍內提供0.04 % 的恒定功率精度。這是測試臺架應用在寬頻率范圍內獲得高精度結果的關鍵要求。

多通道多相位功率分析儀

 一臺德維創功率分析儀是為同時分析多臺電機、逆變器或者完整傳動系統而設計的解決方案。有多達16個不同的功率組和功率參數的計算能力，即使對于多相電機 (高達9相)也能完全勝任。 這就將一臺功率分析儀變成了可分析多個功率組的儀器。

多個可自由定義的屏幕

使用德維創功率分析儀，您可以自由定義不同的屏幕并在與傳統功率分析儀兼容的視圖之間輕松選擇，或通過拖放（使用手指或鼠標/觸摸板）設計您自己喜歡的視圖。 在一個設置中可以非常簡單地設置多個視圖，只需單擊一下就 可以選擇實際感興趣的視圖。 瀏覽采集的數據（包括以高達10MS/s的速度存儲的原始據） 既快速又簡單。所有屏幕都會同步更新，無論是諧波、電壓和 電流的精確波形、特殊的 FFT 還是其他任何特別感興趣的東 西。

原始數據記錄/波形記錄

波形數據，混合信號并且是一臺功率分析儀?一臺德維創功率分析儀包含了所有！ 德維創功率分析儀可對任何模擬或數字信號進行 可靠的無間隙原始數據記錄，同時對多個功率組 進行高性能功率計算。

模塊化和可擴展性

您需要更多的輸入通道嗎？沒問題，功率分析儀可以通過同種方式擴展通道。如果功率分析儀上有空余的插槽那就只需要再加一個Trion?模塊，或者使用TRIONet可以獲得更多的通道數。數據在所有通道之間自動同步。如果需要更多的通道數，您可以輕松地使用DEWE2機箱獲得更多的通道數，如果您的功率分析儀上沒有空余槽位，您也可以通過TRIONet非 常方便地擴展功率分析儀的通道數。通過使用CPAD或者EPAD可 以擴展靜態測試通道。

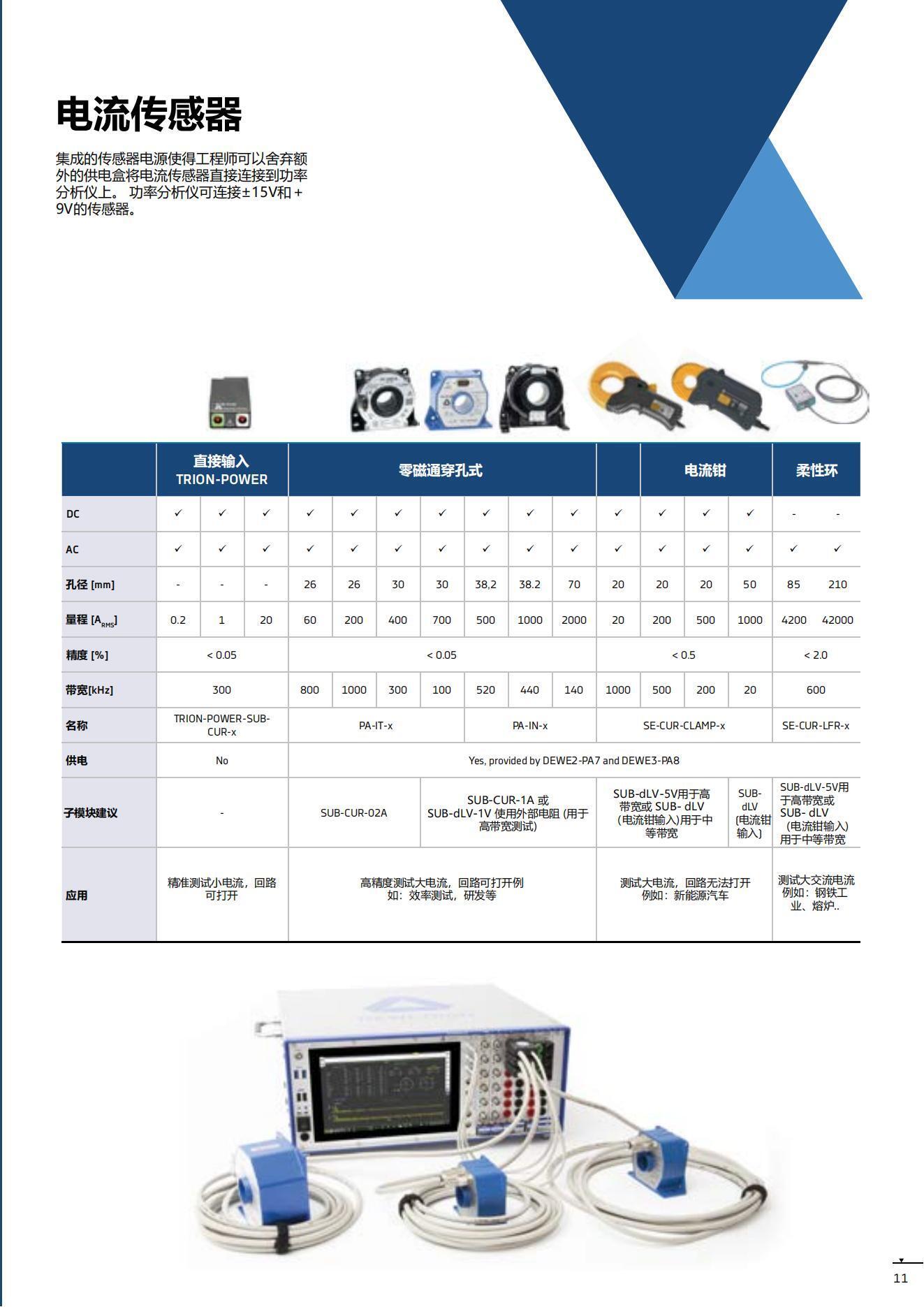

集成傳感器電源

功率分析儀上集成的電源（冗余的）可以為8個電流傳感器供電。功率分析儀上集成的電源可以讓工程師免去一個額外的電源箱，將傳感器直接連接到功率分析儀上。

電源兼容大多數普通的傳感器（±15V或±9V），即使供電要求很高的傳感器（如零磁通傳感器）也可以通過這個優越的電源供電。

多種試驗臺接口

智能接口技術使得功率分析儀可以輕 松地集成到自動化測試系統或者臺架 測試系統環境中。同時通過使用基于 TCP/IP協議的符合標準化的協議（如 ASM）和文件格式，保證可靠的數據傳輸與易于使用的遠程控制與遠程配 置。德維創為集成測試設備到臺架或其他 第三方環境中提供了大量的選項。這 使得幾乎任何主機都可以作為數據接 收的從站和控制的主站。

OXYGEN軟件

OXYGEN測量測試軟件無縫地將通過多種、完全同步傳輸得到的信號數據集成到進行功率分析的計算中。

1-9相電力系統(1P2W，2V2A，3P3W，3P4W，6P6W，…)的分析

幾個電力系統在邏輯上被歸納為功率組。

無間隙逐周計算，無盲點。

ISO 17025校準

我們的功率分析儀可選擇提供EN ISO/IEC 17025認證，滿足行業標準

根據行業標準，對諧波、間諧波、高頻以及電壓波動和閃變排放進行了分析。

IEC 61000-4-7

IEC 61000-4-15

IEC 61400-21

DEWETRON為市場上的功率分析儀提供了CAT IV的高安全等級。
