德維創多通道功率分析儀DEWE2-PA7

德維創功率分析儀DEWE2-PA7同時也是一臺混合信號記錄儀，這就意味著您只需要一臺儀器就可以記錄所有輸入信號，德維創新一代功率分析儀搭載多點觸控顯示屏，僅需要手 指動作，便可完成數據采集軟件的配置、數據定位、曲線縮放等功能。

> 12 相電力功率分析

> 0.03 % 測試精度 (基頻1 to 1000 Hz)

> 綜合信號測試分析

> 多點觸控顯示屏(up to 11.6”)

> 電流傳感器供電

> 高精度、模塊化、多功能

> 可自定義計算電力組數量

> 2 MS/s/ch采樣率 @ 18-bit分 辨率

> 可裝入7塊TRION? 模塊

> 集成的電流傳感器供電電源

> 正面接入信號

> 支持所有的接線類型: 單相、2相、3相、6相及高 達9相的自定義

德維創功率分析儀DEWE2-PA7高精度功率模塊

得益于基礎測量誤差僅為0.03%，功率分析儀可以達到非常高的精度，即使是在小信號量程內，整個分析過程都保證了高精度。

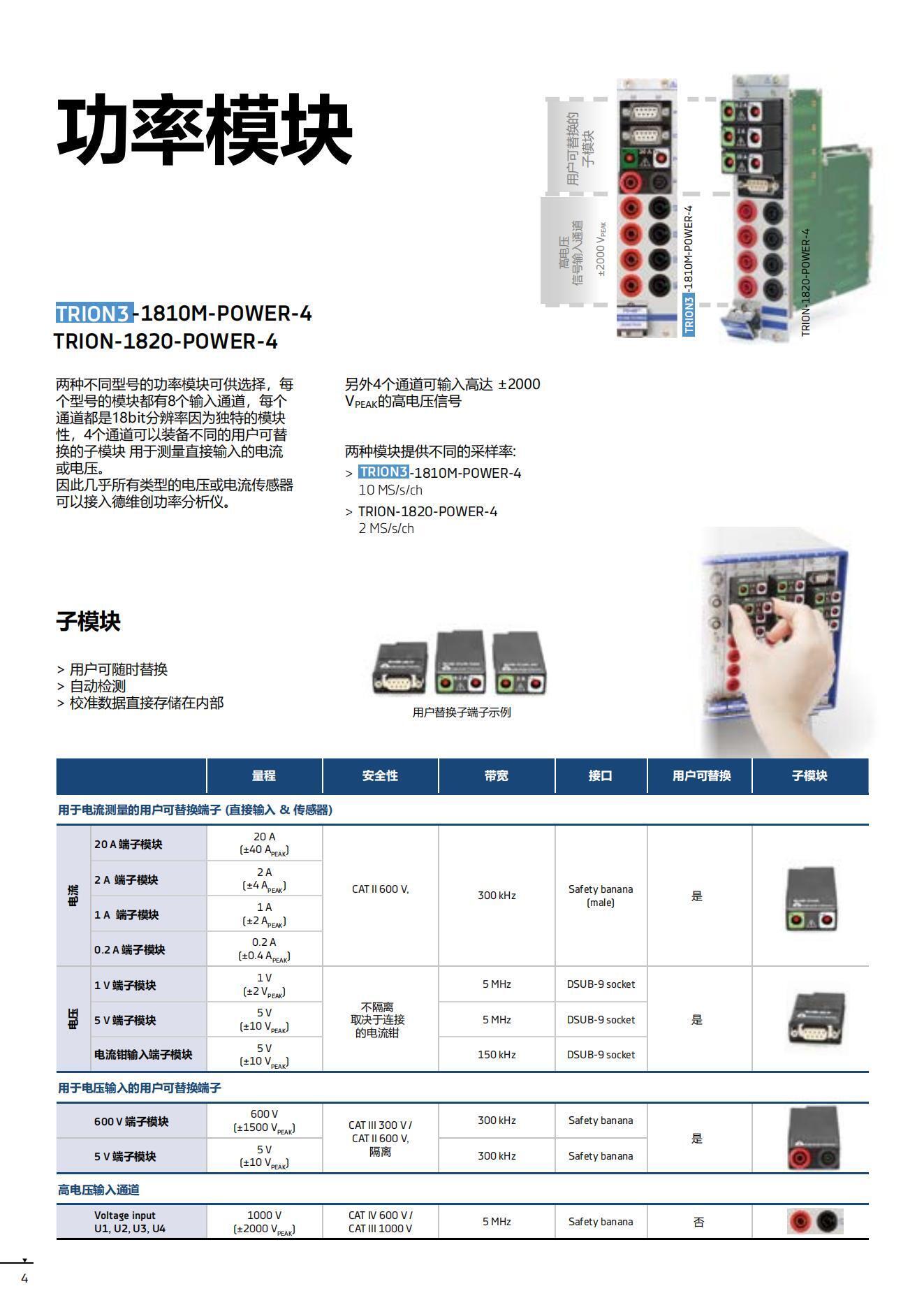

兩種功率分析儀模塊的比較

由于DEWETRON的模塊化方法，任何基于Trion/Trion(3)的數據采集硬件都可以成為功率分析儀。您可以在兩種功率測量模塊中做選擇：

TRION3-1810M-POWER-4  采樣率10 MS/s/ch

TRION-1820-POWER-4       采樣率 2 MS/s/ch

每一種都具有8個輸入通道和18位的分辨率。由于其獨特的模塊性，功率測量模塊上有4個通道可以配備不同的用戶可替換的子模塊，用于直接測量電流或電壓。因此，幾乎任何類型的電壓或電流傳感器都可以連接到DEWETRON功率分析儀。

三種型號德維創功率分析儀主機對比：

高動態范圍

德維創功率測試模塊提供高達10 MS/ s 每通道的采樣率和18-bit A/D轉換 以及信號調理線性度. 此外，功率測試模塊在整個輸入范圍內提供高的動態性能– 高達1000 V (2000  VPEAK) 和20A (40APEAK)為您所有的動態測試提供高精度。 DEWE2-PA7和DEWE3-PA8的功率精度是令人驚嘆的。與市場上所有的功率分析儀比較，德維創在1 Hz 至 1000 Hz 基頻范圍內提供0.04 % 的恒定功率精度。這是測試臺架應用在寬頻率范圍內獲得高精度結果的關鍵要求。

多通道多相位功率分析儀

 一臺德維創功率分析儀是為同時分析多臺電機、逆變器或者完整傳動系統而設計的解決方案。有多達16個不同的功率組和功率參數的計算能力，即使對于多相電機 (高達9相)也能完全勝任。 這就將一臺功率分析儀變成了可分析多個功率組的儀器。

多個可自由定義的屏幕

使用德維創功率分析儀，您可以自由定義不同的屏幕并在與傳統功率分析儀兼容的視圖之間輕松選擇，或通過拖放（使用手指或鼠標/觸摸板）設計您自己喜歡的視圖。 在一個設置中可以非常簡單地設置多個視圖，只需單擊一下就 可以選擇實際感興趣的視圖。 瀏覽采集的數據（包括以高達10MS/s的速度存儲的原始據） 既快速又簡單。所有屏幕都會同步更新，無論是諧波、電壓和 電流的精確波形、特殊的 FFT 還是其他任何特別感興趣的東 西。

原始數據記錄/波形記錄

波形數據，混合信號并且是一臺功率分析儀?一臺德維創功率分析儀包含了所有！ 德維創功率分析儀可對任何模擬或數字信號進行 可靠的無間隙原始數據記錄，同時對多個功率組 進行高性能功率計算。

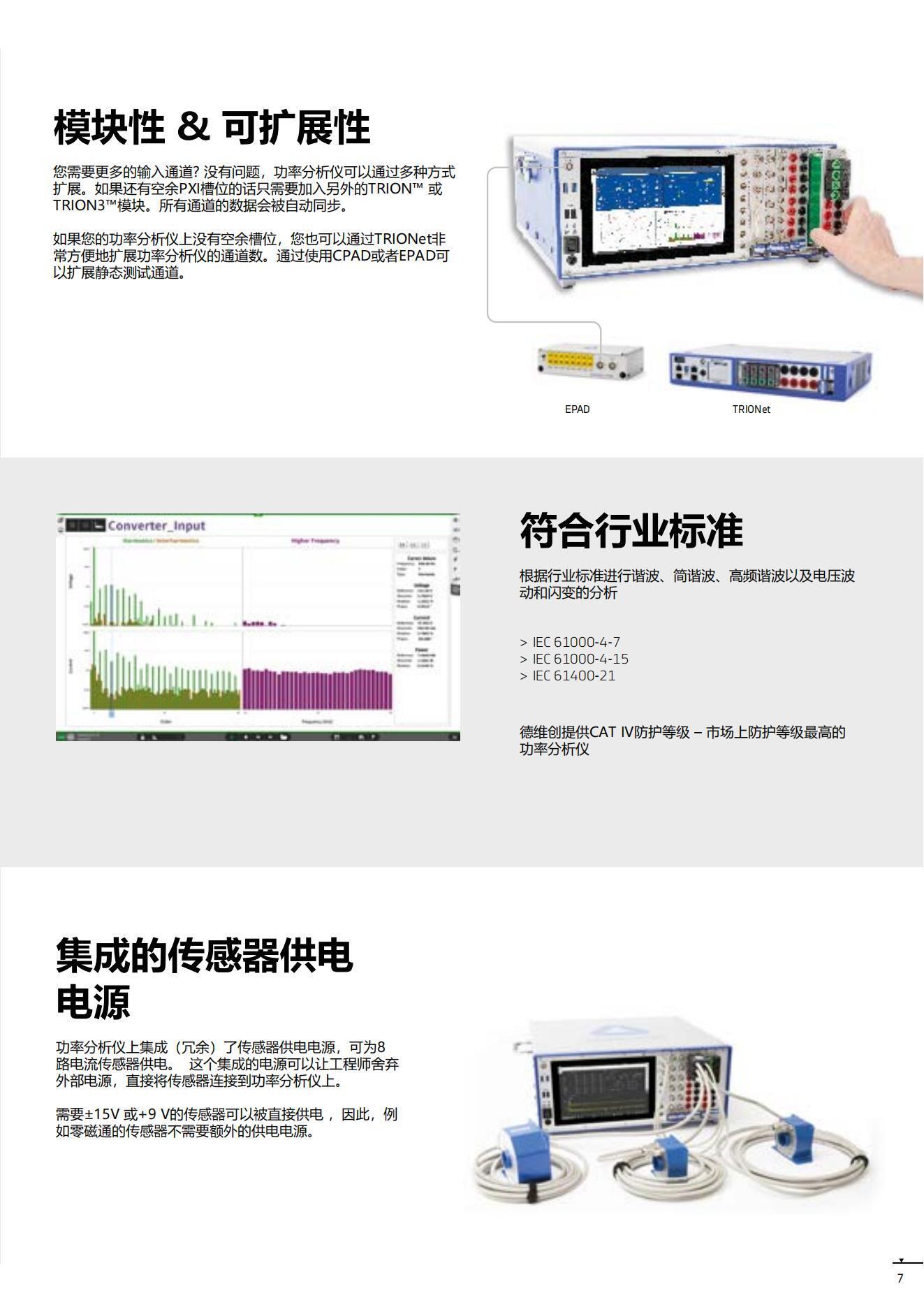

模塊化設計和通道可擴展性

用戶可以隨時調整輸入配 置。 如果您的應用正在發生變 化，您可以通過簡單地更 改子模塊來輕松調整輸入 配置以適應新的需求，而花費很少。功率分析儀可以通過同種方式擴展通道。如果功率分析儀上有空余的插槽那就只需要再加一個Trion?模塊，或者使用TRIONet可以獲得更多的通道數。數據在所有通道之間自動同步。如果需要更多的通道數，您可以輕松地使用DEWE2機箱獲得更多的通道數，如果您的功率分析儀上沒有空余槽位，您也可以通過TRIONet非 常方便地擴展功率分析儀的通道數。通過使用CPAD或者EPAD可 以擴展靜態測試通道。

集成傳感器電源供電

功率分析儀上集成的電源（冗余的）可以為8個電流傳感器供電。功率分析儀上集成的電源可以讓工程師免去一個額外的電源箱，將傳感器直接連接到功率分析儀上。

電源兼容大多數普通的傳感器（±15V或±9V），即使供電要求很高的傳感器（如零磁通傳感器）也可以通過這個優越的電源供電。

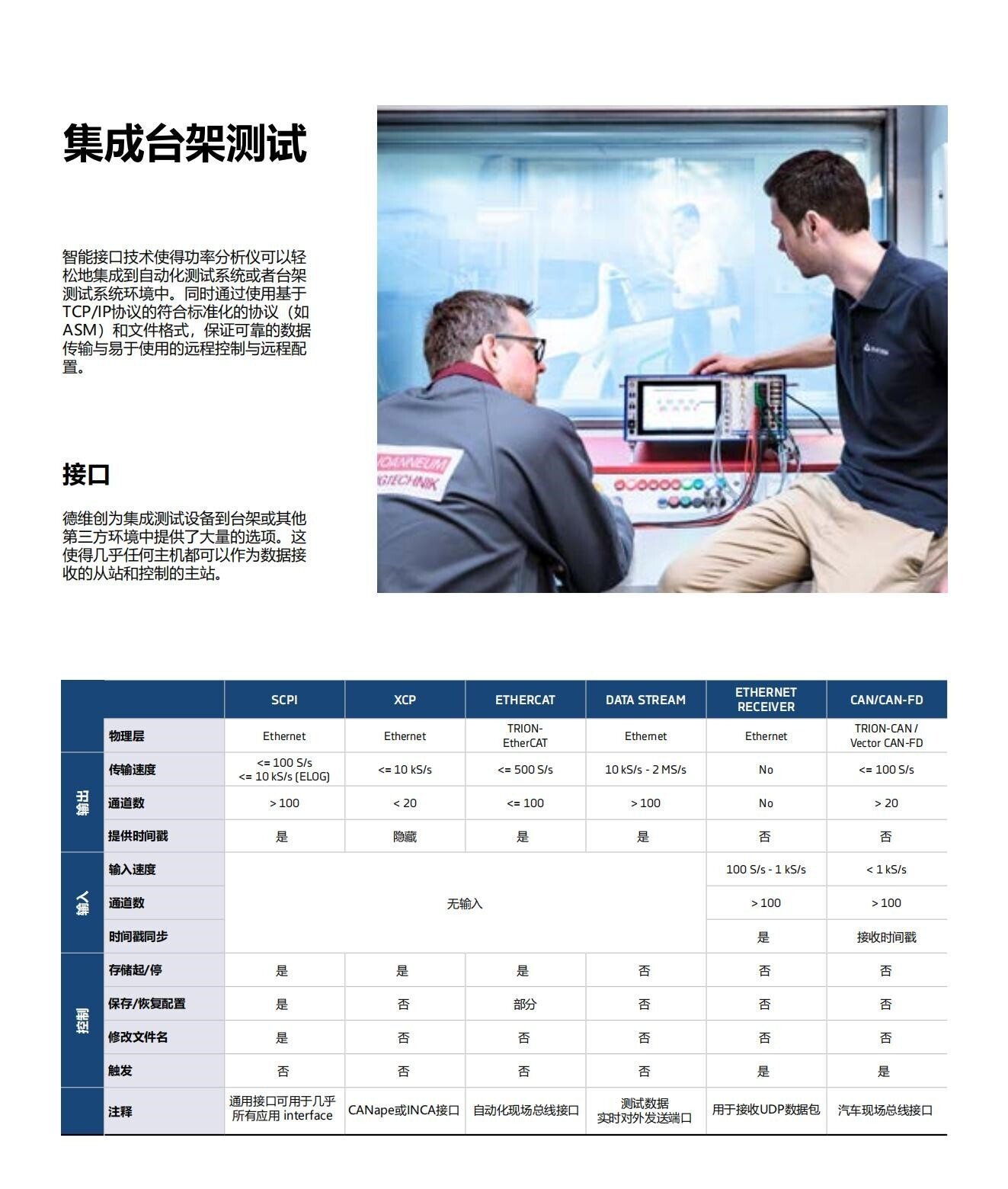

多種試驗臺接口選擇

智能接口技術使得功率分析儀可以輕 松地集成到自動化測試系統或者臺架 測試系統環境中。同時通過使用基于 TCP/IP協議的符合標準化的協議（如 ASM）和文件格式，保證可靠的數據傳輸與易于使用的遠程控制與遠程配 置。德維創為集成測試設備到臺架或其他 第三方環境中提供了大量的選項。這 使得幾乎任何主機都可以作為數據接 收的從站和控制的主站。

OXYGEN軟件

OXYGEN測量測試軟件無縫地將通過多種、完全同步傳輸得到的信號數據集成到進行功率分析的計算中。

1-9相電力系統(1P2W，2V2A，3P3W，3P4W，6P6W，…)的分析

幾個電力系統在邏輯上被歸納為功率組。

無間隙逐周計算，無盲點。

ISO 17025校準

德維創功率分析儀可選擇提供EN ISO/IEC 17025認證，滿足行業標準

根據行業標準，對諧波、間諧波、高頻以及電壓波動和閃變排放進行了分析。

IEC 61000-4-7

IEC 61000-4-15

IEC 61400-21

校準簡便

功率分析模塊和其適配的子模塊有 自己的校準數據。對于新的校準， 您只需要寄回功率分析模塊，而不需要郵寄整套設備。
