德維創OXYGEN軟件同步設置

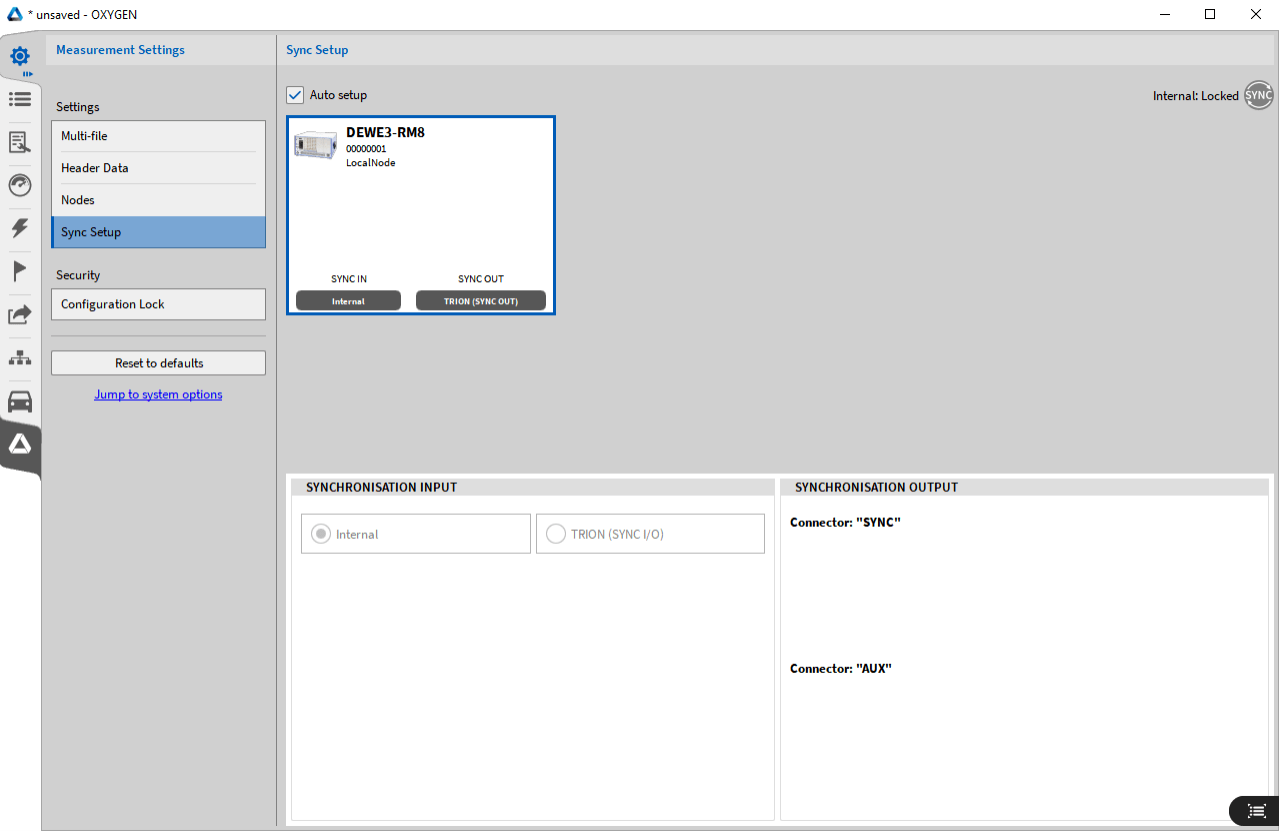

Fig. 5.27: 同步設置界面

下面的部分提供了使用OXYGEN和TRION硬件的各種同步選項的信息。使用DEWE2/3儀器，當系統彼此同步時幾乎沒有限制。設備的同步要么通過一個內部的10mhz時鐘完成，要么通過 TRION-SYNC-BUS(同步I/O，同步出)，IRIG, PPS, PTP/IEE1588或GPS。同步選項取決于 DEWE2/3儀器的型號和配置。

? 同步輸入表示一個設備對該儀器的輸入配置如何從任何源“獲取”輸入信號或“生成”輸 入信號

? 同步輸出表示設備的輸出配置，它定義了該儀器將什么樣的信號對應到相應的輸出，以便 與下一個連接的設備同步。

內部時鐘源

每個DEWE2/3機箱都有一個內部的10MHz時鐘，用作DEWE2/3系統的時鐘源。默認情況下使用 這個內部時鐘進行同步。因此，自動設置框默認被選中，并選擇內部時鐘作為同步輸入源(參考 圖5.28).

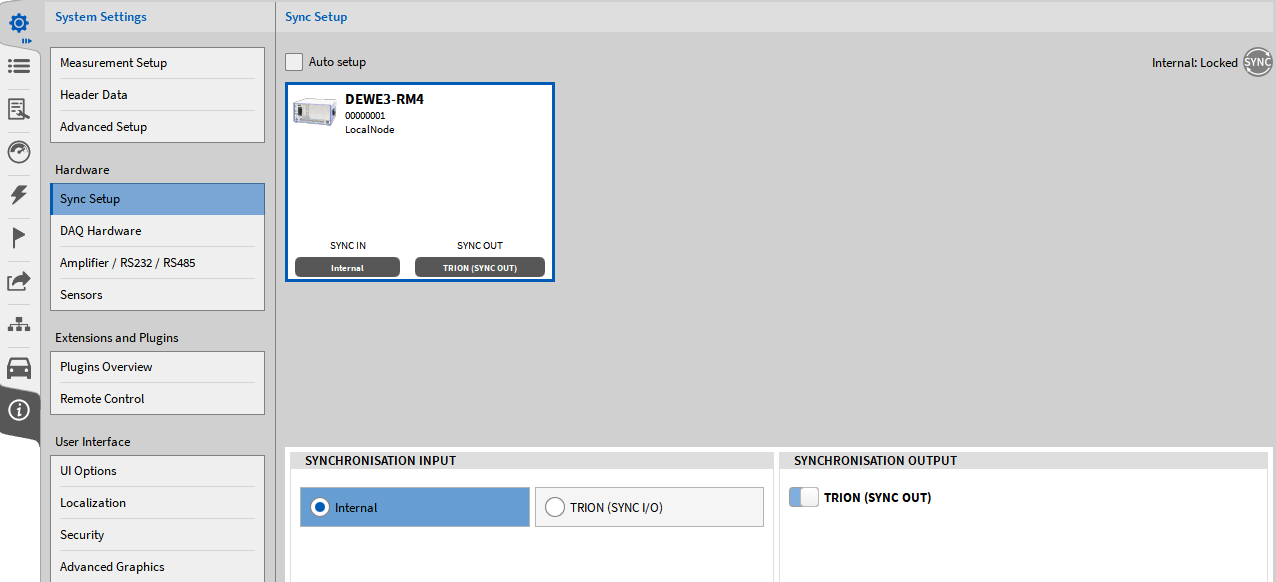

Fig. 5.28: 同步設置內部時鐘選擇

如果使用“內部時鐘”進行同步，則菜單右上角的“同步”指示燈會變為灰色。

TRION-SYNC-BUS

另外，每個DEWE2/3系統可以輸出10MHz時鐘的同步信號，并發送給另一個DEWE2/3系統。這 就是系統上的SYNC I/O連接器的作用(參考圖 5.29).

Fig. 5.29: DEWE2/3系統的同步接口

同步信號的轉發只能與OXYGEN-NET選項結合使用。 一個接口作為同步信號輸出, 另外一個接口即可作為輸入也可作為輸出接口. T同步信號自動發出; 參考 （圖5.28) 并且不能被關閉。 為了和其他DEWE2/3 系統同步， 需要對DEWE2/3 系統作如下配置： 取消勾選自動設置框，并 將同步輸入源設置為TRION(同步I/O) (參考 圖 5.30).

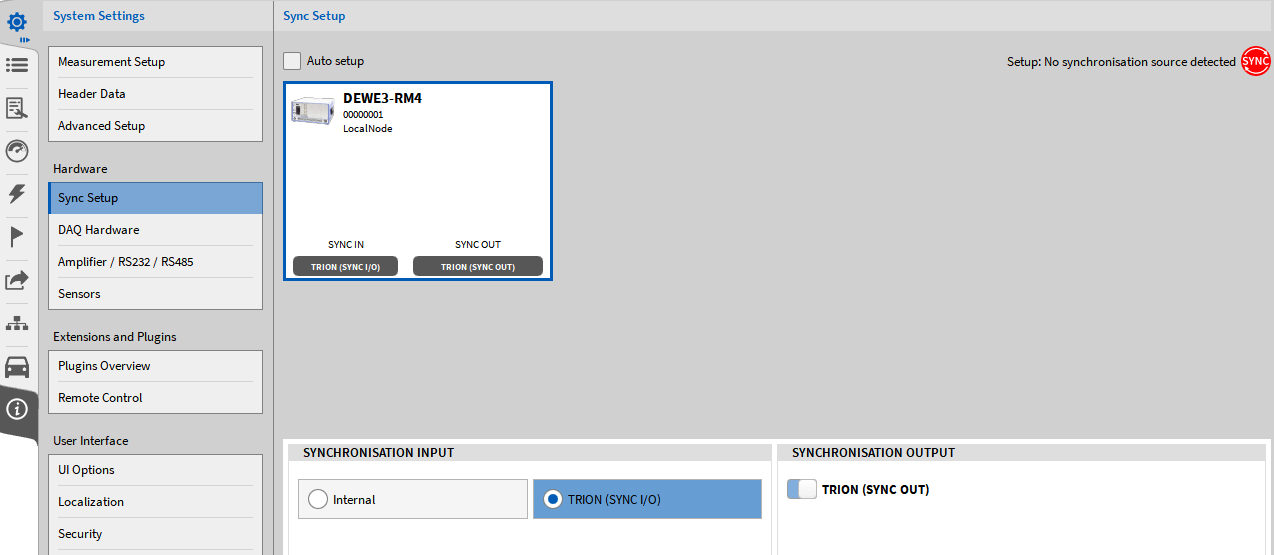

Fig. 5.30: 同步設置選擇TRION-SYNC-BUS

在菜單右上角的同步指示器顏色：

? 紅色, 沒有有效的同步信號接入到SYNC I/O 接口

? 橘色，有效的同步信號接入到SYNC I/O 接口但是系統沒有鎖死 (過幾秒中將會自動鎖定)

? 綠色, 有效的同步信號介入到 SYNC I/O接口并且系統鎖定。

如果同步設置被關閉，同步指示器也可以在操作欄中使用 (參考② 圖 3.1). SYNC OUT 和SYNC I/ O接口的指示燈有以下定義:

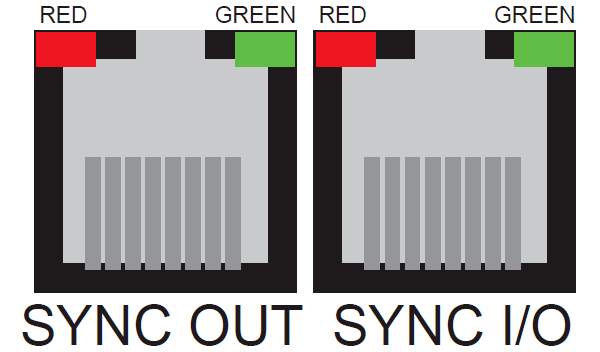

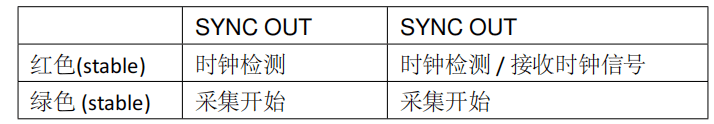

表 5.1: 同步接口指示燈

根據SYNCI/O(輸入或輸出)的使用，指示燈標識系統時鐘是否可用或從另一個系統接收時鐘信號 是否正確。綠色LED燈表示數據采集正在運行。如果記錄停止，LED將是關閉狀態。 取決于系統第一個槽位的板卡，不同的同步信號被應用到系統中

DEWE2/3 系統外部時鐘應用 取決于系統第一個槽位安裝的板卡，不同的外部時鐘信號可以在系統中應用。 下面表5.2 提供了不同板卡不同同步信號的預覽:

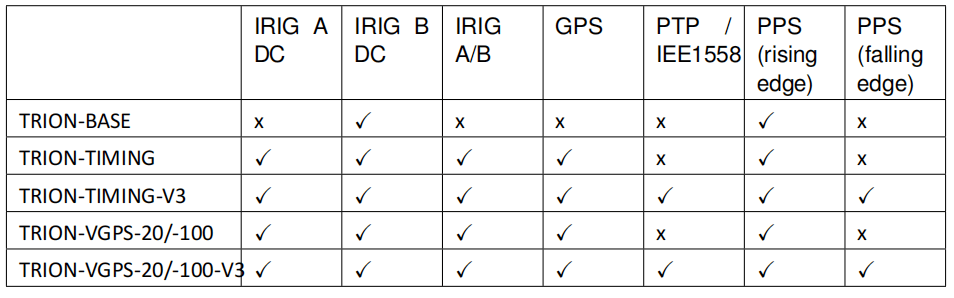

表 5.2: TRION板卡和同步信號

TRION-BASE 同步

系統第一個插槽安裝了TRION-BASE板卡, 系統同步可以通過外置的IRIG-B-DC 或 PPS 信號同步 (上升沿同步). IRIG-B-DC或 PPS作為同步信號。 將信號介入板卡的IRIGin 通道 (PPS信號必須通過IRIG連接器輸 入). 取消“同步設置”中的“自動設置”框，選擇“同步輸入”菜單中的“IRIG”或“PPS”(參考圖5.31).

Fig. 5.31: 使用TRION-BASE同步時選擇外部同步時鐘信號

菜單中的同步指示燈：

? 紅色, 沒有同步信號接入到SYNC I/O 接口

? 橘色, 同步信號接入但是系統沒有鎖定 (幾秒后系統會自動鎖死)

? 綠色, 有效的同步信號接入并且系統被鎖定

如果同步設置被關閉，同步指示器也可以在操作欄中使用(參考② 圖3.1). 注意:外部時鐘信號進入到系統, t信號可以通過TRION-SYNC-BUS總線轉發 (參考TRION-SYNC-BUS)  用于同步其它 DEWE2/3 系統 此外，TRION- base板有一個AUX連接器，可以輸出一個矩形(LVTTL)信號，以同步其他設備，如 GigE相機，到TRION硬件時鐘。為此，啟用同步輸出設置中的頻率(AUX)開關即可(參考圖5.32). “頻率”可以設置為10hz ~ 10mhz，“開始邊緣”可以設置為“上升”或“下降”信號。 Fig. 5.32: 通過TRION-BASE板的AUX連接器提供LVTTL信號 TRION-TIMING/VGPS 同步 如果TRION-TIMING或TRION-VGPS板安裝在系統第一個插槽，系統可以與外部IRIG (a - dc, a - ac, B-DC, B-AC)或PPS信號(同步到上升沿信號;只有是TRION-TIMING/VGPS-V3板卡時，才會同步到下 降信號邊緣)。

IRIG 使用IRIG信號作為同步信號，將該信號連接到TRION板的IRIG輸入端。取消同步設置中的自 動設置框，并在同步輸入菜單中選擇IRIG(參考圖5.35). 轉到IrigCode下拉菜單，選擇正確的Irig 碼(參考圖5.33)TRION-TIMING/VGPS-V3板卡還支持IRIG B-DC信號輸出。這可以在同步輸出設置下找到>連接 器:“AUX”> IRIG。

PPS 使用PPS信號作為同步信號，將信號連接到TRION板的IRIG輸入端(PPS信號必須通過IRIG連接器 輸入)。取消“同步設置”中的“自動設置”框，在“同步輸入”菜單中選擇“PPS” (參考圖 5.35). 系統選擇上升沿信號同步，反向輸出選項選擇取消.如果系統選擇下降沿信號同步則反向 輸出選項選擇確認. Note: 只有 TRION-TIMING/VGPS-V3 板卡支持 PPS 下降沿同步.

GPS同步 如果希望通過GPS同步，將同步線連接到GPS板卡. 取消勾選自動按鈕，并選擇GPS同步選項

PTP/IEEE 1588 Note: 只有TRION-TIMING/VGPS-V3 板卡支持 PTP 同步。 如果使用PTP 進行同步,將同步線連接到 PTP i輸入端口.取消點自動選項，并選擇PTP 同步按鈕

右上角的同步指示器顏色標識:

? 紅色, 沒有正確的同步信號接入到 SYNC I/O 接口

? 橘色, 正確的同步信號接入到SYNC I/O 接口但是系統非鎖定狀態(幾秒鐘自動鎖定)

? 綠色, 正確的同步信號接入 SYNC I/O 接口并且系統鎖定.

同步指示燈也會在采集界面下方的工具欄里顯示(見② 圖3.1). 注意:如果一個外部同步信號接入到系統, 信號可以通過TRION-SYNC-BUS (see TRION-SYNC-BUS) a 轉發用來同步 DEWE2/3 機箱系統. 另外，TRION-TIMING/VGPS 板卡上的AUX 接口可以對外輸出 (LVTTL) 信號用來同步外部設備, 例 如GigE攝像頭, 同步到TRION 硬件時鐘 為了實現這個功能在同步輸出功能里打開AUX同步開關 (見 圖5.32). 頻率設置從10 Hz 到 10 MHz 信號起始可以是上升或者下降

PPS和IRIG同步的一般說明：

? PPS PPS是脈沖每秒的縮寫。PPS信號每秒提供一個脈沖數據同步使用上升沿或下降沿。

? PPS 信號一般由 GPS 接收器或者慣導提供 GeneSys ADMA’s 或者OxTS RT’s

? IRIG時間碼用于控制鎖相環，然后將鎖相環用作系統的時基

? IRIG連接器也有一個指示LED閃爍綠色或紅色
