使用TRION3-1810M-POWER-4模塊搭建功率分析儀DEWE3-PA8

為了充分發揮DEWE3-PA8的潛力，德維創DEWETRON開發了高速TRION3-1810M-POWER-4模塊，該模塊可以輕松地安裝到功率分析儀中。TRION3-1810-POWER-4模塊的模塊化設計允許靈活地測量電流、電壓或功率，輸入范圍高達1000 VRMS / 20 ARMS，下面的簡要介紹使用TRION3-1810MPOWER-4模塊的功率分析儀的典型配置示例。

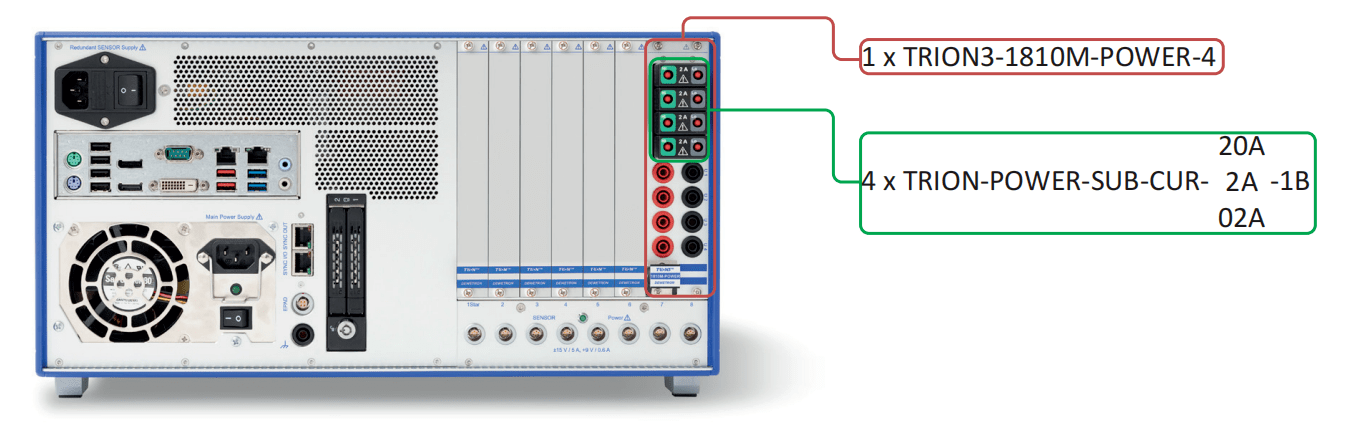

標準的帶直接輸入的四相功率分析儀

這是用于4相（3相交流和1相直流）應用的DEWE3-PA8的標準配置

帶電流鉗輸入的標準四相功率分析儀

用于四相應用的電壓輸出型電流鉗的配置。

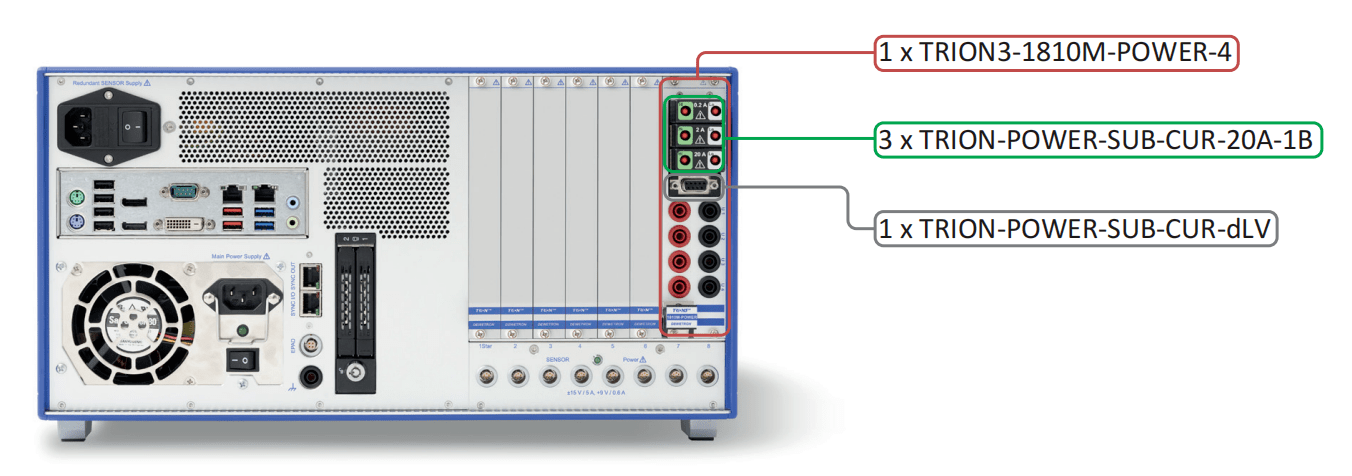

帶有混合信號輸入的標準四相功率分析儀

四相應用中直接輸入和電流鉗輸入混合使用的配置。

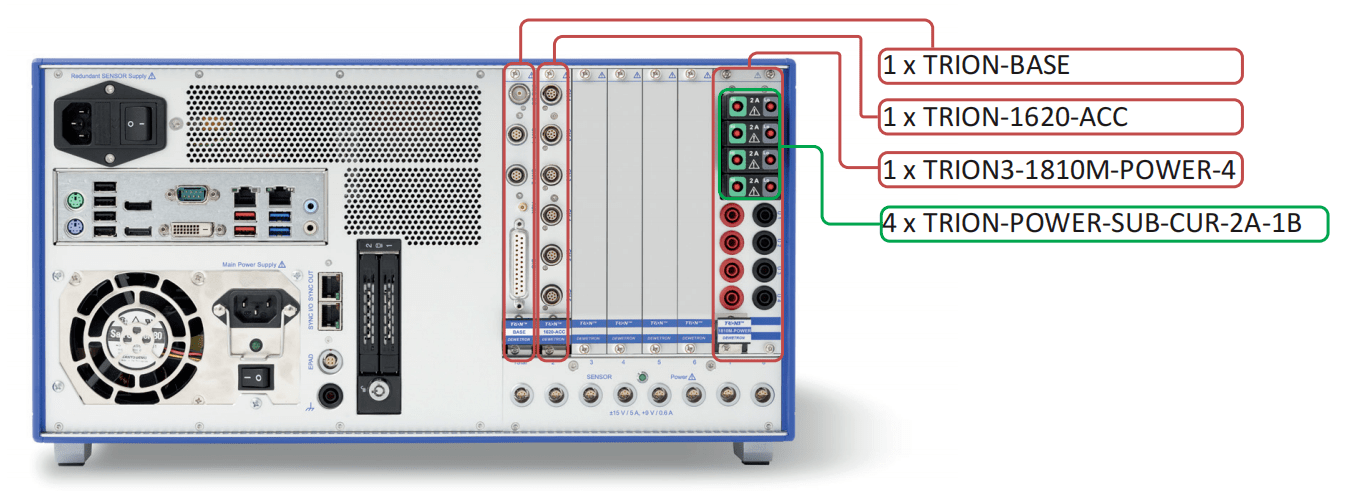

帶有混合信號輸入的標準四相功率分析儀

適用于電機分析的高級配置，帶扭矩轉速輸入以及輔助的高速模擬輸入，用于電壓和加速度分析。

時間同步化選項

使用此選項，功率分析儀可以與具有時間參考的其它測量設備同步運行。

DEWE3/TRION?/TRION3?硬件兼容性

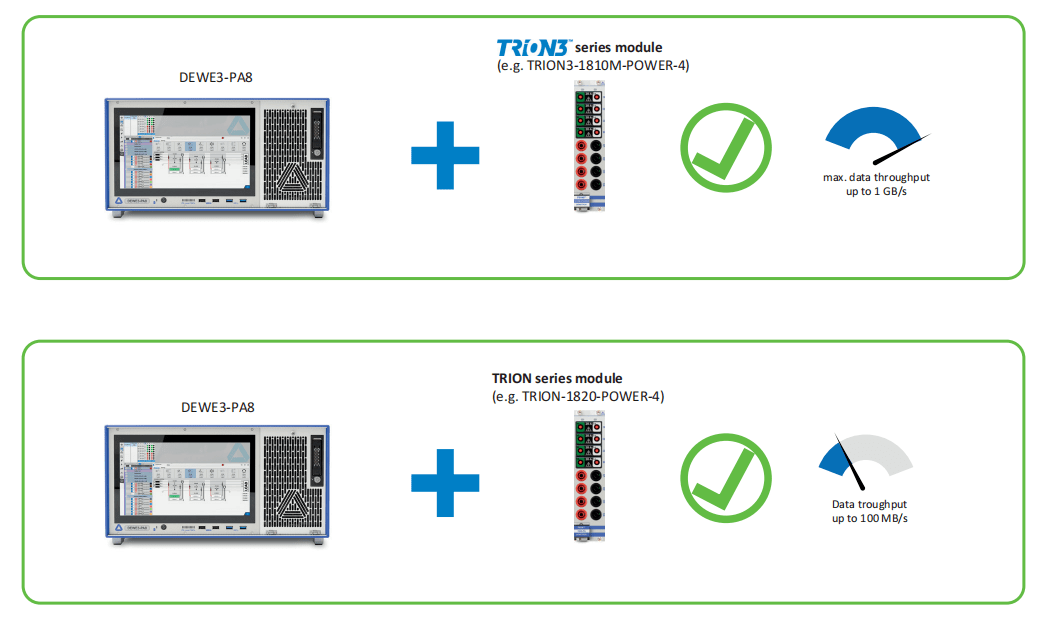

2019年，德威創推出了一系列新的數據采集系統，即DEWE3和TRION3?高速板卡系列。DEWE3-PA8功率測試機型配有一個全混插PXIe背板，并支持任何TRION3?系列模塊。 它還可以向下兼容，支持上一代的所有TRION?系列模塊。下面的插圖將讓您了解它們的硬件兼容性及其局限性：

多數采系統同步示例

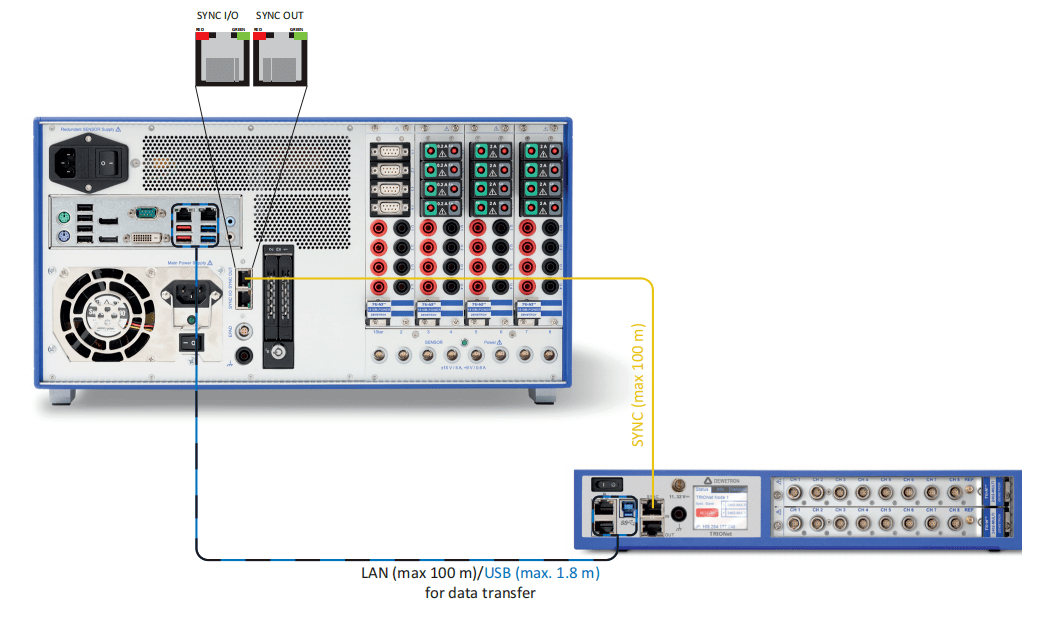

TRION-SYNC-BUS（SYNC I/O，SYNCOUT）用于同步兩個或多個DEWE3/DEWE2數采系統，每個節點之間的距離高達100m。TRION-SYNC-BUS由兩個RJ-45接口組成。一個接口是同步OUT，而另一個接口可以用作同步IN或OUT。

LED指示：

根據SYNC I/O（輸入或輸出）的使用情況，LED指示系統提示時鐘是否可用或從其他系統正確接收。綠色LED表示采集正在運行。如果采集停止，LED將關閉。

通過TRIONet擴展通道

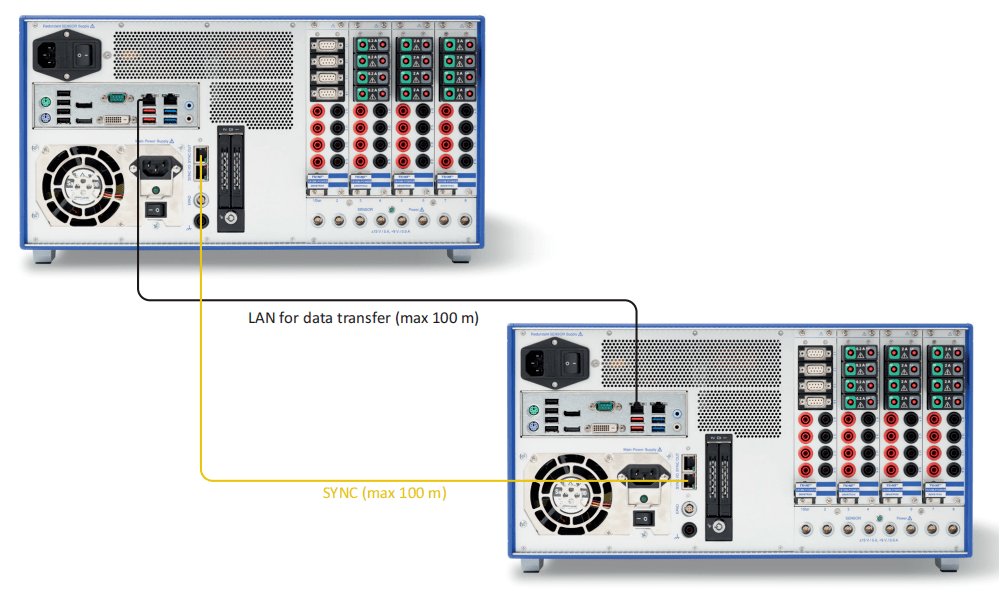

多臺功率分析儀同步
