高采樣率/高分辨率，精確獲取動態信號

根據奈奎斯特采樣定理，對于動態信號的采集，至少需要用信號頻率 2 倍以上的采樣 率，才可以基本還原此信號的頻率及幅值特性。而在當前數據采集技術下，2 倍的采樣頻 率已經遠不能滿足測試的需求。很多情況下，建議使用 10 倍采樣率甚至更高。原因如下：

① 較高的采樣率可以更好的還原信號時域波形，尤其針對動態振動信號、沖擊信號等。

② 單位時間內采樣點較多，可以增加 FFT 窗口內的數據點數，從而提高 FFT 的譜分辨率， 獲取更高的頻域精度。

技術前瞻性—過采樣

德維創 TRION3-18xx-Multi 板卡采用特有的過采樣技術，這種設計的目的是保證高采樣和高 帶寬的前提下，進一步增加 AD 的有效位數，從而獲取信號精度、信噪比和動態范 圍。因為從理論上講，當將過采樣頻率處理降低為較低采樣率時，每減小一半的采樣頻率， 將會增加 0.5bit 的分辨率。因此，德維創可以在保持高采樣時，也可以保持較高精度、信噪比、動態范圍等測試性能。

信號同步無相差、時統信號一致

對于測試而言，測試信號的時域精確度和頻域準確性是非常重要的前提條件。當測試通道數≥2 時，由于不同 AD 的時鐘晶振以及設備之間的同步差異，測試信號之間的同步 性是非常重要的一個指標。例如下列試驗需求，對于信號同步性要求很高：

① 多臺設備組網大系統，需要統一的時統信號（例如點火），必須保證不同設備的時 鐘同步和通道間相位差極??；

② 需要測試和分析不同通道之間的相關/相關性，例如傳遞函數、頻率響應、相關/相 干等分析，必須要保證通道間無相位延遲。

③ 功率測試，電流/電壓通道的相位差將直接影響相位角 Phi，進而影響功率精度。

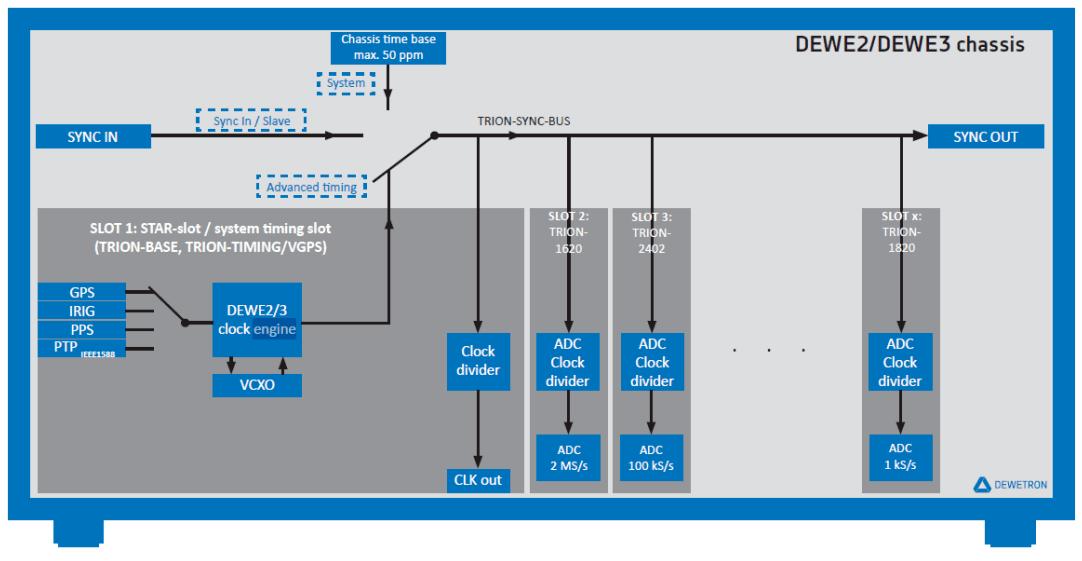

PXI/E 時鐘總線優勢：

① 并行時鐘總線，通道間相位延遲低至 10ns；

② 不同機箱之間的同步信號直接通過 SYNC 網線連接，同步精度優于 60ns；

③ 時鐘引擎轉換，可接入 IRIG/GPS/1558 等外部時鐘，并引入 PXI/E 總線時鐘。
