在今天的博客文章中，我們簡要地解釋什么是三相電源，并描述了功率組和電源組之間的本質區別。此外，我們還討論了它們在我們的測量軟件OXYGEN中使用DEWETRON德維創的功率分析儀的實現。了解更多關于我們的系統如何驅動您的功率分析。
什么是三相電源?
三相電力系統是發電、輸電和配電的常用方法。雖然多相發動機有明顯的發展趨勢，但三相發動機仍然是使用較多的發動機。
為了產生三相電力，三個扼流圈以120°的角度彼此分開。根據磁極在磁場中的位置，電子在至少兩個扼流圈中向不同方向移動。電子在這三條線上來回移動。這并不總是按照其他兩條線的方向和速度發生。對于每個循環，有三個正峰和三個負峰。這是因為在同一時間，三條線路中只有一條可以達到其峰值電流。
什么是功率組和電源組?
當我們談論功率分析時，我們不僅僅是指對電壓和電流大小、有功功率和無功功率的分析。我們還包括諧波、閃變和電壓波動的分析以及機械功率的分析。這對于獲得被測設備的完整圖像非常重要。

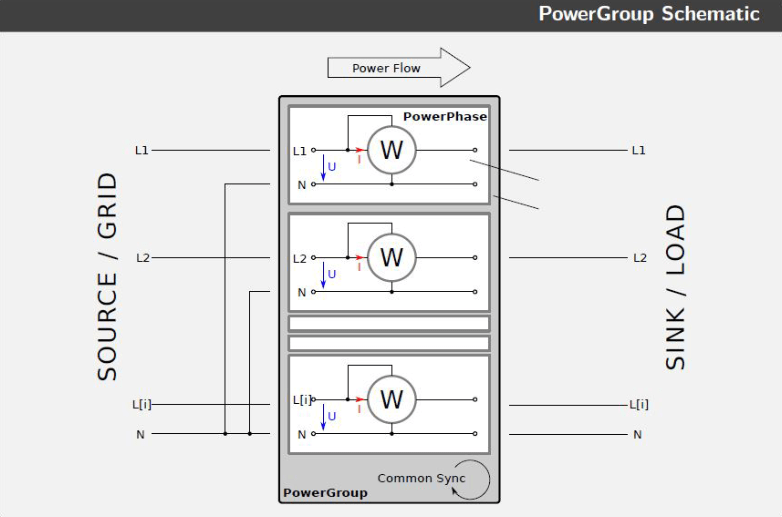

對于功率分析，區分功率組和電源組是必要的。我們所說的功率組是在我們的測量軟件OXYGEN的功率分析選項中一個或幾個電源組(即三相Line-Line連接)的接線類型或連接原理圖。電源相位是建立像發電機或電動機這樣的電力系統的電壓電流對。
分析一個功率組時，每個電源組既可以單獨評估，也可以與整個功率組同步評估。此外，每個電源組有一個共同的基本頻率，也稱為共同同步。它可以從任何電壓或電流信號中確定。例如，這使得可以將逆變器的功率與電機三相的功率進行比較，兩個功率組同步到一個電壓。此外，即使電機或被測件采用星形連接，輸入信號也可以采用三角形連接進行測量。
DEWETRON德維創的功率分析
OXYGEN的功率分析功能提供了1-9相電力系統的分析。用戶可以選擇不同的預定義布線原理圖，即1P2W, 2V2A, 3P3W, 3P4W，或2 × 3P3W。從邏輯上講，不同的電源相可以歸納為所謂的功率組(=電力系統)。
此外，我們實現的功率分析提供了基本特性，如電壓、電流均方根、平均功率、基波和對稱分量、有功/無功/視在功率(總功率和基波)和能量。諧波(IEC 61000-4-7)、閃爍(IEC 61000-4-15)、閃爍發射(IEC 6140-21)和機械功率/效率的分析可以在先進的功能范圍內進行。如果要評估風力渦輪機等可再生能源發電機的電網兼容性，專家選項是正確的附加選項。
我們的數據采集軟件OXYGEN的功率分析選項是我們PA系列設備的核心功能。但它也把任何其他德維創DEWETRON測量設備變成一個功能齊全的功率分析儀。此外，我們的測量軟件提供了許多額外的有用功能和工具。
