功率分析儀通常提供廣泛的測量范圍，每個測量范圍都是為了提高其特定范圍內的精度而量身定制的。為了選擇距離，一般采用自動測距算法。然而，不同量程之間的切換不是即時的，并且會導致測量差距。為了滿足動態負載分析的需求，DEWETRON推出了創新的SUB-XV模塊，可實現跨多個測量范圍的無間隙測量。
然而，在探索這項令人興奮的技術之前，讓我們深入研究一下測量范圍的意義和當前的技術。
什么是測量范圍?
它是指測量儀器能夠精確測量的數值范圍。測量范圍通常由儀器制造商指定，在為特定應用選擇合適的儀器時是重要的考慮因素。它定義了儀器在其規定的精度范圍內可以檢測到的值。例如，量程為0-10伏的電壓表可以精確測量該量程內的電壓。任何超出此范圍的讀數將導致測量不準確或儀器顯示錯誤。
為什么選擇正確的測量范圍很重要?
選擇正確的測量范圍對于確保測量的準確性和可靠性至關重要。保證儀器能在其能力范圍內準確測量所需的量。如果范圍太寬，儀器可能缺乏準確讀數所必需的精度。相反，如果范圍太窄，它可能無法捕獲信號的全部范圍，導致有缺陷的讀數。此外，選擇的測量范圍影響儀器的分辨率。較窄的范圍通常提供較高的分辨率，從而能夠檢測到測量量的較小變化。這對于精確測量信號的細微變化是必不可少的。
目前的技術水平

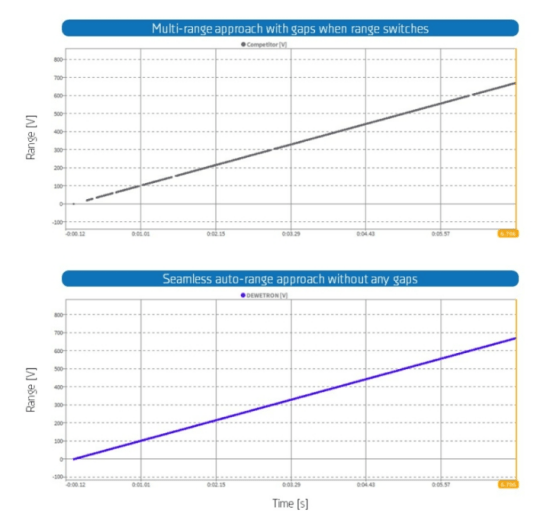

今天的功率分析儀通常提供廣泛的測量范圍。每一種都在其特定范圍內量身定制，以提高精度和分辨率。一般采用自動測距算法自動選擇當前測量值的量程。然而，這帶來了一個挑戰，因為在范圍之間的切換不是即時的。這種切換過程需要幾個10ms，因此導致測量期間的數據間隙。因此，這種方法適合準靜態測試。
為了滿足當今動態載荷分析的要求，需要一種替代方法。幾年前，DEWETRON推出了一種這樣的方法:單范圍輸入。這種方法依賴于利用單一的寬測量范圍。因此，消除了測量間隙，促進了大范圍內的連續測量。然而，這種方法也有其局限性。在較窄的范圍內，為了獲得高分辨率，輸入信號受到嚴重限制，如果超過該范圍就會被削波。另一方面，在大范圍內，儀器可能缺乏精確讀取小輸入信號所需的精度。正如我們所看到的，這兩種方法都不能完全令人滿意。
解決方案:DEWETRON無縫自動量程技術
DEWETRON的“無縫自動量程”技術解決了這些問題。其結果是一個多范圍輸入沒有多路復用或物理開關。這意味著它結合了經典的多量程方法和單量程方法的優點。
根據輸入類型，每個輸入通道可同時獲取兩到四個物理測量范圍的測量數據。這意味著每個物理輸入生成多達四個數據流，每個范圍一個。然后通過將活動信道的采樣數據從一個范圍衰落到下一個范圍來組合這些數據流。這一切都是在板載DSP以超大采樣速度完成的。此外，這種技術自動補償更高范圍內的任何直流偏移，超越了傳統范圍切換過程中應用的自動歸零功能?？偟膩碚f，該技術可以在1到1000 V的輸入范圍內進行無間隙電壓測量。
隨著技術挑戰的增加和對新應用適應性的需求，SUB-XV模塊及其實現的無縫自動量程技術是完美的解決方案。它結合了原有的自動測距方法與無縫連續測量的優勢，并保證了不斷變化的需求的靈活性。特別適用于開關負載和電壓以及開路和短路測試。因此，DEWETRON克服了兩種主流方法的局限性，并提供了無縫自動量程技術。集成到SUB-XV模塊中，這一創新實現了跨多個范圍的不間斷電壓測量。通過結合傳統的多量程分析和單量程方法的優點，它可以在不犧牲分辨率的情況下確保無間隙信號捕獲。測量范圍從1到1000V DEWETRON提供無與倫比的精度和可靠性。
