雖然“電流傳感器”和“電流互感器”這兩個術語通?？梢曰Q使用，但從理論上講，它們之間存在一些細微的區別。電流互感器的主要功能是將電流改變到不同的水平，根據應用情況將其升高或降低。另一方面，傳感器主要用于測量電流。它將電流轉換成一種可以簡單記錄的格式，通常是電壓信號。

實際電流傳感器的缺陷

像任何物理設備一樣，真正的電流傳感器也會有缺陷。你應該記住的兩個最重要的錯誤變量是:

1. 轉換錯誤:

由于理論理想化中固有的各種因素，實際的轉換率會偏離理想的比率。這些因素包括假設一個線性磁路具有無限磁導率和可忽略的電阻在繞組。此外，材料的不規則性也會導致偏差。

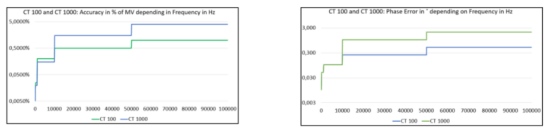

轉換誤差通常表示為測量值的百分比。圖2中的左圖顯示了交流信號在一定頻率范圍內的變換誤差。綠線和藍線代表不同的設備。

示例:當用CT 100測量30 kHz的20安培交流信號時，變換誤差為0.5000%。因此，最終結果將調整為19.9安培以解釋此誤差。

2. 相位錯誤:

初級和次級電流之間的相位也可能偏離。其主要原因是設備內的電子運行時間。角度誤差(也稱為角精度或相位誤差)以度為單位表示該相位的差異。圖2中的右圖顯示了沿頻率范圍的角度誤差(以度為單位)。綠線和藍線表示不同的設備。

注:角度誤差在有功功率計算中尤為重要。為了保證結果的準確性，必須對相角誤差進行補償。
