當前位置：德維創首頁 > 產品中心 > 差分輸入通用板卡TRION-2402-dSTG

產品中心

差分輸入通用板卡TRION-2402-dSTG

產品描述：德維創DEWETRON差分輸入通用板卡模塊TRION-2402-dSTG產品特點：差分通用輸入模塊采樣:24位，每通道200 kS/s輸入類型-電壓-應變計，電橋傳感器，壓電電橋-IEPE?-電阻，電 ...
服務熱線:15021562539
立即咨詢

德維創DEWETRON差分輸入通用板卡模塊TRION-2402-dSTG




產品特點：


差分通用輸入模塊

采樣:24位，每通道200 kS/s

輸入類型

-電壓

-應變計，電橋傳感器，壓電電橋

-IEPE?

-電阻，電位計


產品參數：

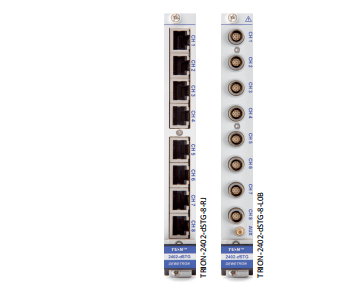

TRION-2402-dSTG技術細節
輸入通道TRION-2402-dSTG-8-RJ8 channels using RJ-45 sockets
TRION-2402-dSTG-8-LOB8 channels using LEMO OB sockets
采樣率200 kS/s channel
分辨率24 bit
輸入量程

   - 電壓

   - 電橋

   -IEPE

   - 電阻

   -電流
Depending on external shunt
電壓輸入精度

   - 增益偏置

   - 置零偏置

   - 線性度		±0.02 % ofreading±0.02% ofrange±20μV

Typical 10 ppm/°℃max.20 ppm/℃

Typical0.3μV/°C+10  ppm  ofrange/℃,max2μV/℃+20ppm  ofrange/°C

Typical±0.01 %
輸入阻抗100   MQ
電流偏置<1  nA
輸入配置Single-ended or differential(programmable)
輸入耦合DC,AC(0.16 Hz,0.5 Hz,3.4 Hz,10 Hz); max. DC voltage when AC coupled: 50 V
激勵電壓

   - 精度

   - 偏置

   - 電流限值

   - 保護		0 to 13.5 Vc(programmable,1 mVsteps),100 mA max. current, max. 8 Wper module

±0.03 %±1 mV

±10  ppm/K±50μV/K

100  mA

Continuous short to ground
激勵電流

   - 精度

   - 偏置

   - 電壓補償

   -  輸出阻抗		0.002 to 20 mADC(pogrammable,1μA steps)

0.05%±2 μA

15  ppm/℃

10V

>10  MQ
IEPE激勵

   -電壓補償		4 mA±10 %

22V
兼容的傳感器4-or 6-wire full bridge

3-or 5-wire Y bridge with internal completion

3-or 4-wire 1% bridge with internal resistor for 120 and 350 Ω

4-wire full bridge with constant current excitation (piezo-resistive bridge sensors)

Potentiometer; resistance

IEPE@(fixed 4 mA excitation)
電橋阻抗80Ωto10kQ@≤5Vcexcitation
分流器校準Two internal shunt resistors 50 kQ and 100 kQ
分流器及補償電阻精度
0.05 %±15 ppm/K
自動電橋平衡250 % of range
信噪比

Free SNR, effective number of
bits2)		10 mV range100 mV range1V range10V range
SNRSFDR3)ENOB4)SNRSFDR3)ENOB4SNRSFDR3)ENOB4)SNRSFDR3)ENOB4)
采樣率[dB][dB][Bit][dB][dB][Bit][dB][dB][Bit][dB][dB][Bit]
1 kS/s8210813.310112816.511114118.111214118.3
10 kS/s7810612.79812616.010813617.610913817.8
100 kS/s7210311.79212315.010413417.010713617.5
200 kS/s699911.2801205)/10613.0811335)/10613.2811355)/10613.2
諧波THD-97 dB
CMRR100dB@             50Hz;90dB@1kHz;80dB@10kHz
模擬抗混疊濾波

   - Sample rate≤1k S/s

   - Sample rate≤10 kS/s

   - Sample rate>10 kS/s		2.5 kHz(-3 dB),1.5 kHz(-1dB)

25 kHz(-3 dB),15 kHz(-1 dB)

250 kHz(-3 dB),150 kHz(-1 dB)
帶寬
(-3 dB digital filter)		2.5 kHz(-3 dB),1.5 kHz(-1dB)

25 kHz(-3 dB),15 kHz(-1 dB)

250 kHz(-3 dB),150 kHz(-1 dB)		0.494 fs

0.49 fs

0.38 fs
Crosstalk fin 1kHz[10 kHz]120 dB [105 dB]
通道間延遲Typically <60 ns between channels using the same range
共模電壓±10 V DC
過壓保護±50 V DC
兼容的TEDS芯片DS2406,DS2430A,DS2431,DS2432,DS2433
兼容的MSI適配器MSl adapters are not supported
典型功耗Voltage mode; no excitation7 W
IEPE@  mode7 W
350  Ωfull bridge(5V/10V)7 W/ 9.5 W
120 Ω quarter bridge 5V excitation8 W
Bridge mode without connected sensor11.5 W7)
重量Approx.200g(RJ45  version),appr.250g(LEMO  version)
