高級計數器數采板卡TRION-CNT

產品描述：德維創DEWETRON高級計數器數采板卡模塊TRION-CNT產品特點：隔離的高級計數器模塊80MHz時基每個通道2MS /s采樣事件，波形定時和傳感器模式可編程閾值和AC/DC耦合產品參數：TRIO ...

服務熱線:15021562539

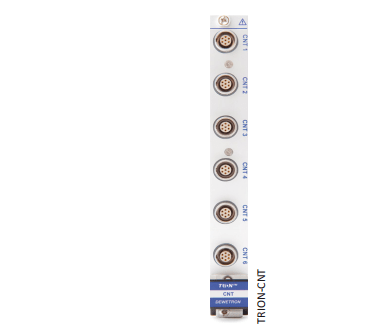

德維創DEWETRON高級計數器數采板卡模塊TRION-CNT

隔離的高級計數器模塊

80MHz時基

每個通道2MS /s采樣

事件，波形定時和傳感器模式

可編程閾值和AC/DC耦合

TRION-CNT 技術指標
輸入通道	6 advanced counter or 18 digital inputs (TRION-CNT-6-L1B)
計數器模式 - Waveform timing - Sensor modes - Event counting	Period, frequency, pulse width duty cycle and edge separation Encoder (angle and linear) Basic event counting,gated counting, up/down counting and encoder mode (X1,X2 and X4)
對地電壓 EN 61010-2-30	33 Vaws,70Vc,46,7 VPEAK
兼容性	Adjustable trigger levels
絕緣電壓 (通道間及通道對機箱)	500 Vc
輸入耦合	DC and AC(1Hz) ACfor input A only
輸入阻抗(ground referenced)	1MQ/5pF
采樣率	2 MS/s per channel
帶寬(-3dB)	5 MHz
觸發可調范圍	0 to 50 V
觸發分辨率	12 mV
觸發等級精度	±20 mV±1% of threshold/retrigger level
過壓保護	±100 V
最大DC電壓 @AC coupling	±50VDC
計數器分辨率	32-bit
計數器時基	80 MHz
時基精度	Within DEWE2 system	Typ.10 ppm; max. 50 ppm
	Within DEWE3 system	Typ.2 ppm; max. 10 ppm
最大輸入頻率	10 MHz
傳感器供電	5V(600 mA)and 12V(600 mA),not isolated
功耗	5 W
重量	Approx. 240 g
