德維創功率分析儀在儲能變流器電能質量檢測中的應用

儲能變流器電能質量測試

測量逆變器或變流器交流側的電壓與電流，功率分析儀可直接計算其諧波、閃變、不平衡度 及直流分量。

使用設備：

DEWE3-PA8

TRION3-1820-POWER-4

CT-1000

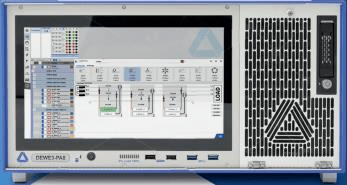

DEWE3-PA8 一體化式主機：

集成傳感器電源可為 8 個電流傳感器供電； 可加裝 4 張 TRION3-1820-POWER-4 功率采集卡進行 16 路電壓及 16 路電流測試； 高壓通道量程可達±2000Vpeak，電流通道量程可達 40Apeak； 測試精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 無量程誤差； 無間隙存儲，無需示波器即可查看信號波形。 CT-1000：DC/AC 1000A，基本精度：<0.05%

儲能變流器電能質量測試測試內容

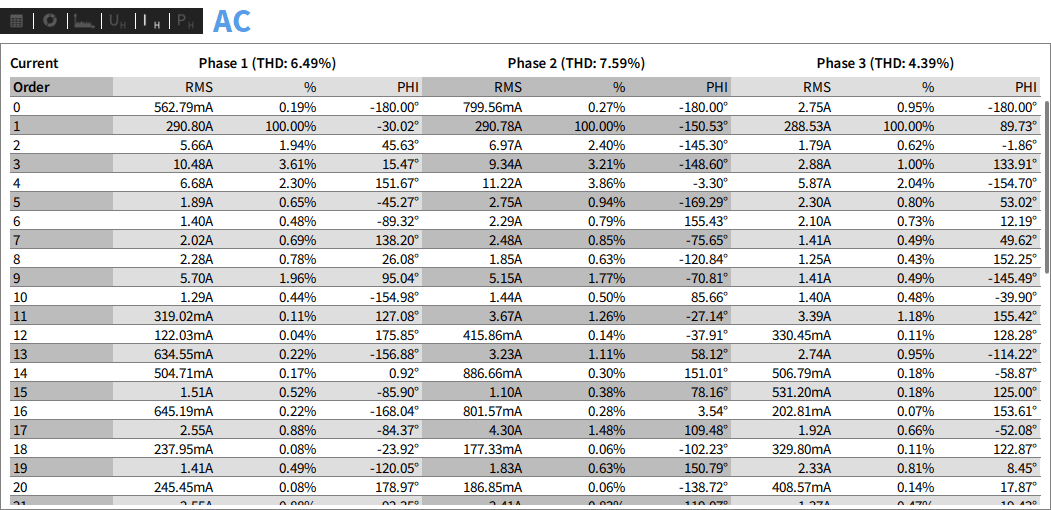

1 電流諧波檢測 功率分析儀可直接計算出電流諧波及總畸變率

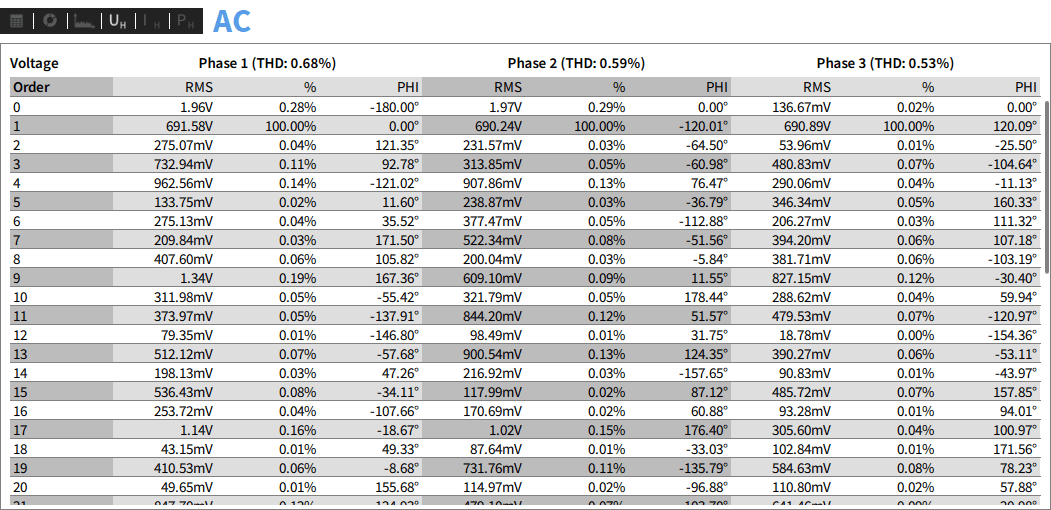

2 電壓諧波檢測 功率分析儀可直接計算出電壓諧波及總畸變率

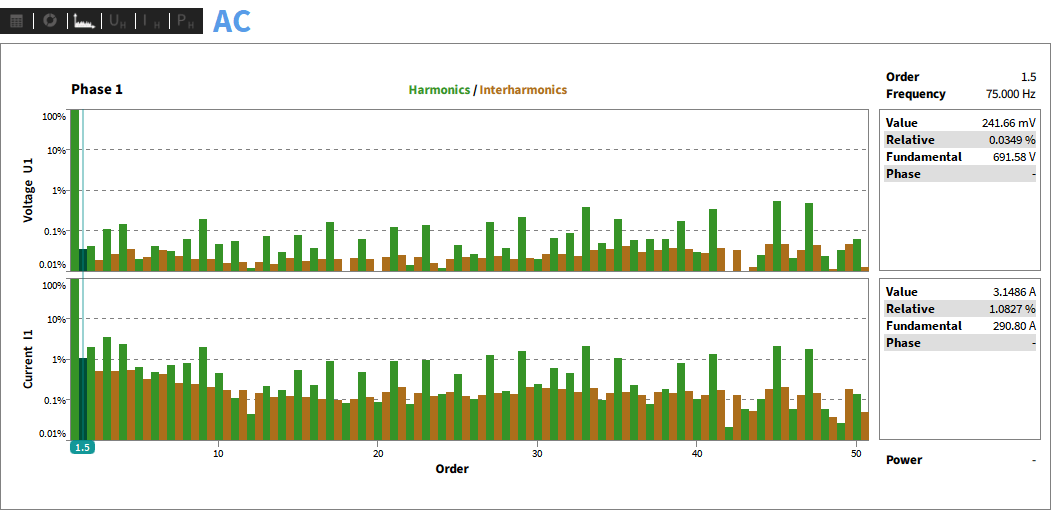

3 電流間諧波檢測 功率分析儀可直接計算出電流間諧波

4 電壓間諧波檢測 功率分析儀可直接計算出電壓間諧波

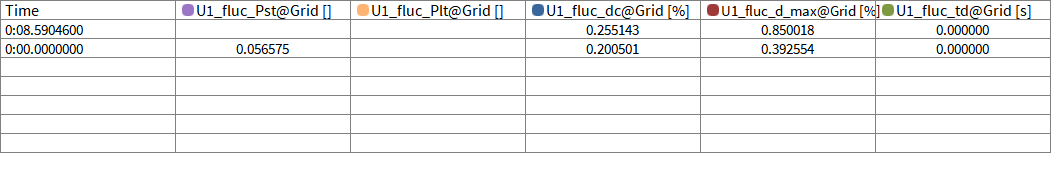

5 閃變檢測 功率分析儀可直接計算出短時閃變 Pst，長時閃變 Plt，以及 dc、dmax

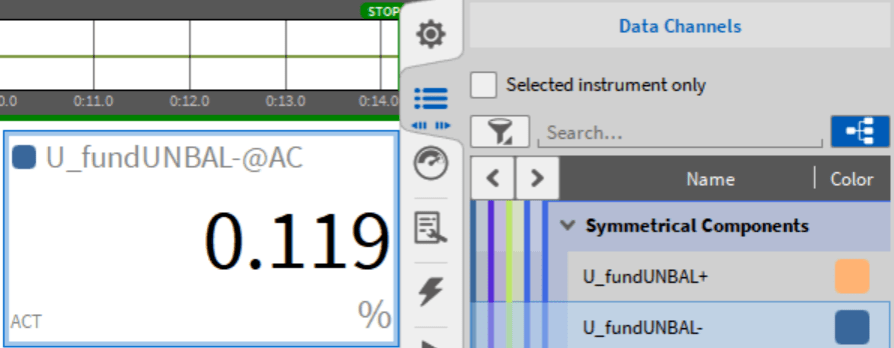

6 三相不平衡度檢測 功率分析儀可直接計算出三相不平衡度

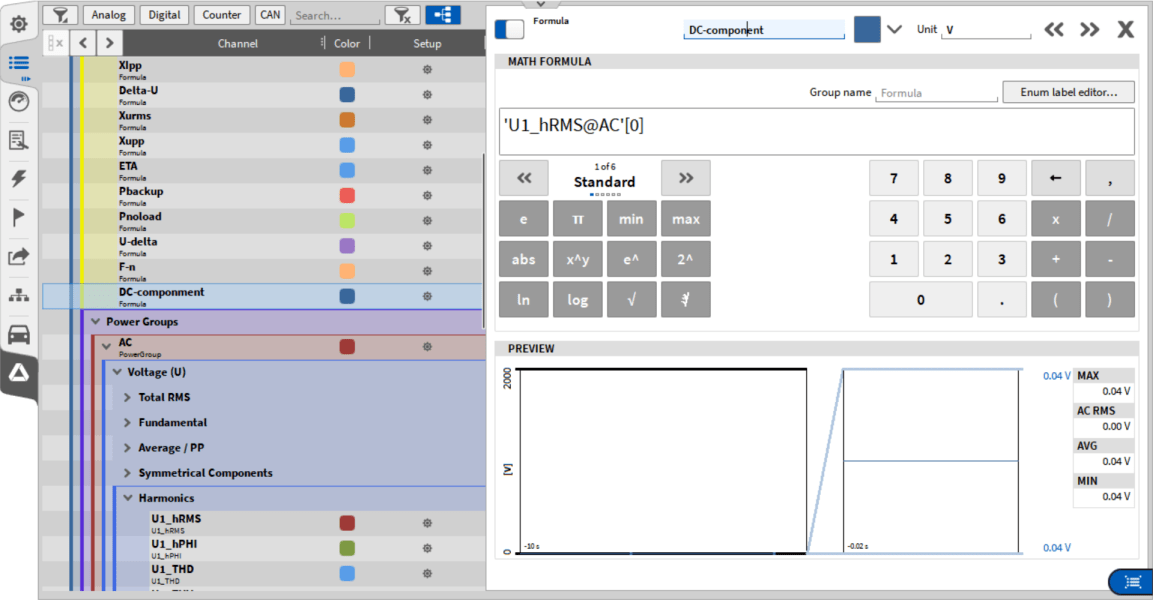

7 直流分量檢測 利用公式調取出諧波數組中的 0 號元素，即為直流分量
