德維創功率分析儀在儲能變流器輸出端檢測及功率控制的應用

儲能變流器輸出檢測及功率控制

測試逆變器或變流器交流側的電壓，頻率及功率。德維創功率分析儀的高精度與高采樣率可 準確測試瞬態電壓與電壓偏差，準確計算出交流電的頻率與功率。

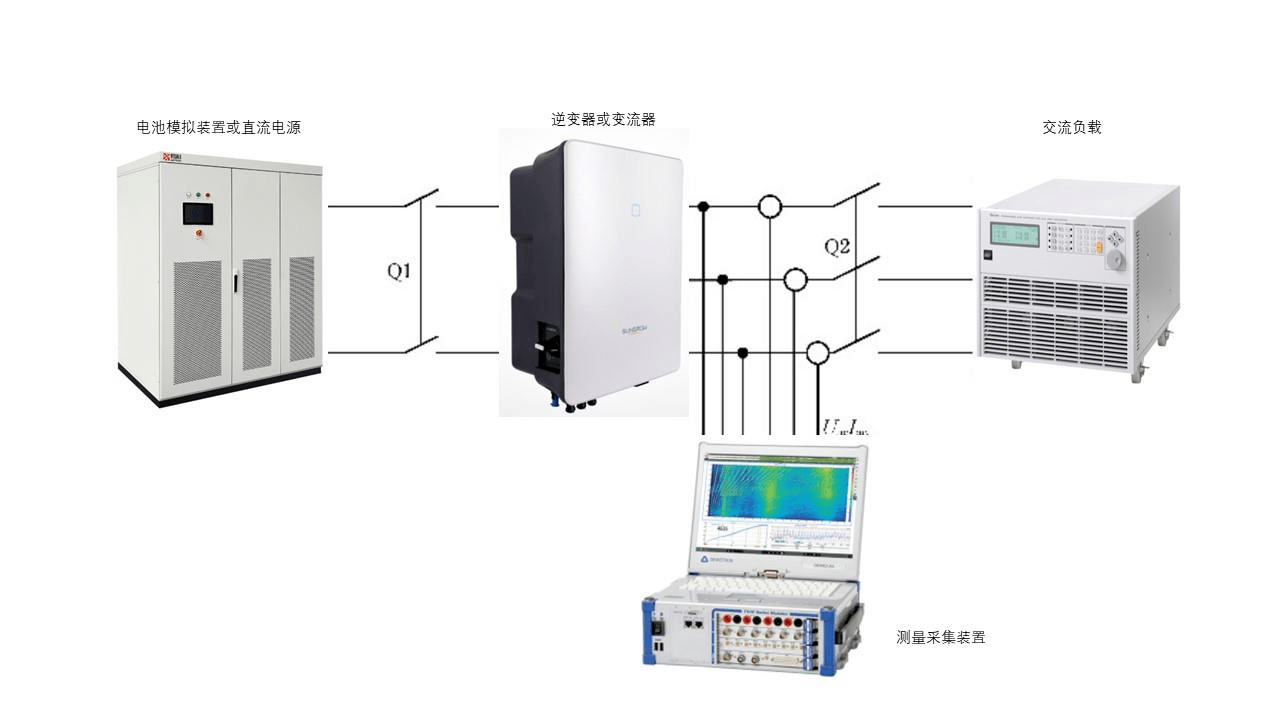

輸出檢測回路

儲能變流器輸出檢測及功率控制使用設備：

DEWE3-A4

TRION-1820-POWER-4

DEWE3-A4 一體化便攜式主機：

可加裝 2 張 TRION-1820-POWER-4 采集卡，采集 8 路電壓及 8 路電流； 高壓通道量程可達±2000Vpeak，電流通道量程可達 40Apeak； 采樣率可達 2MS/s，分辨率 24bit 測試精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 無量程誤差； 無間隙存儲，無需示波器即可查看信號波形。

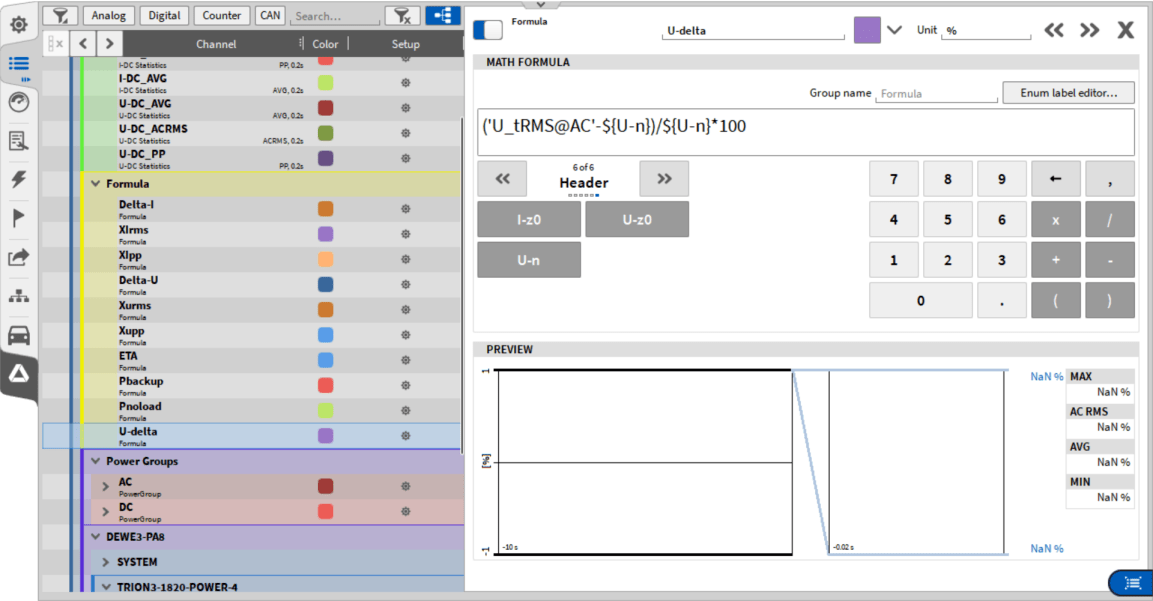

1 輸出電壓偏差檢測 添加公式直接計算電壓偏差

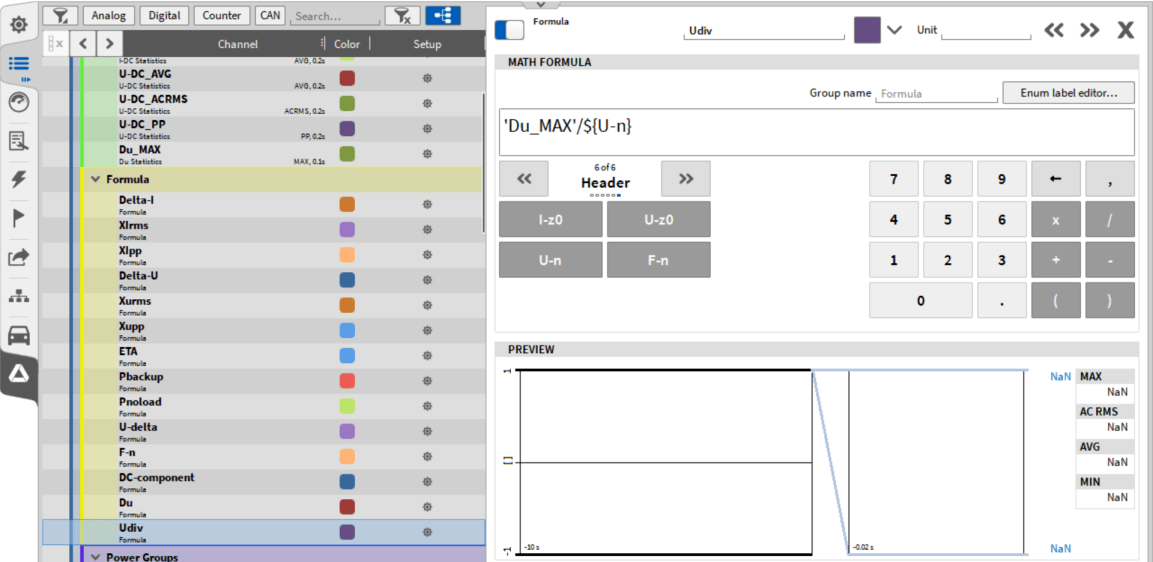

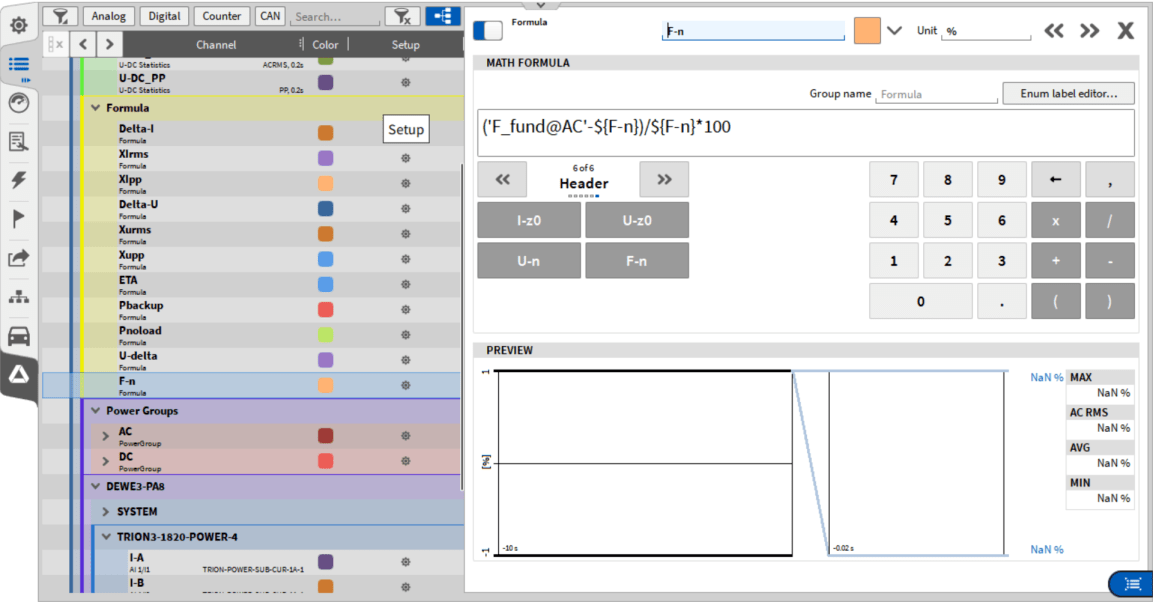

2 輸出頻率偏差檢測 添加公式直接計算頻率偏差

3 電壓動態瞬變值檢測 利用統計計算，計算出突加或突卸負載后變流器交流測電壓有效值與額定值之間的偏差，在利用函數公式計算出輸出電壓動態瞬變范圍。

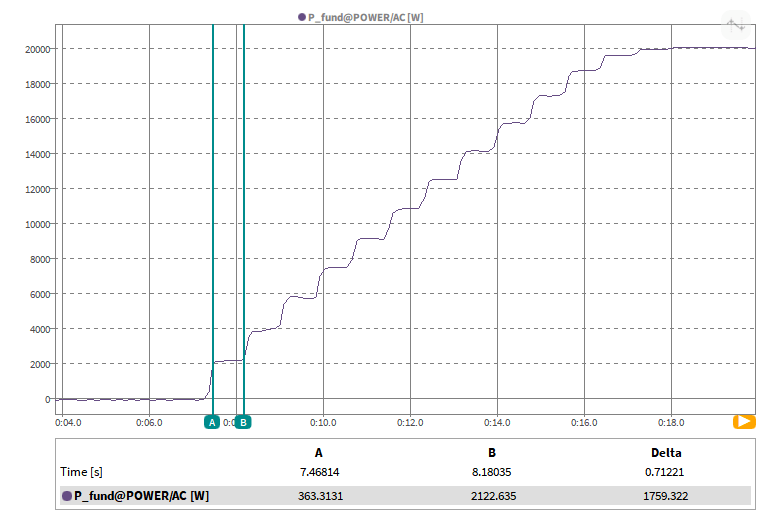

4 有功功率控制檢測 添加統計計算有功功率 0.2s 的平均值，添加公式計算功率控制精度。利用波形圖記錄有功 功率波形，添加光標計算響應時間。

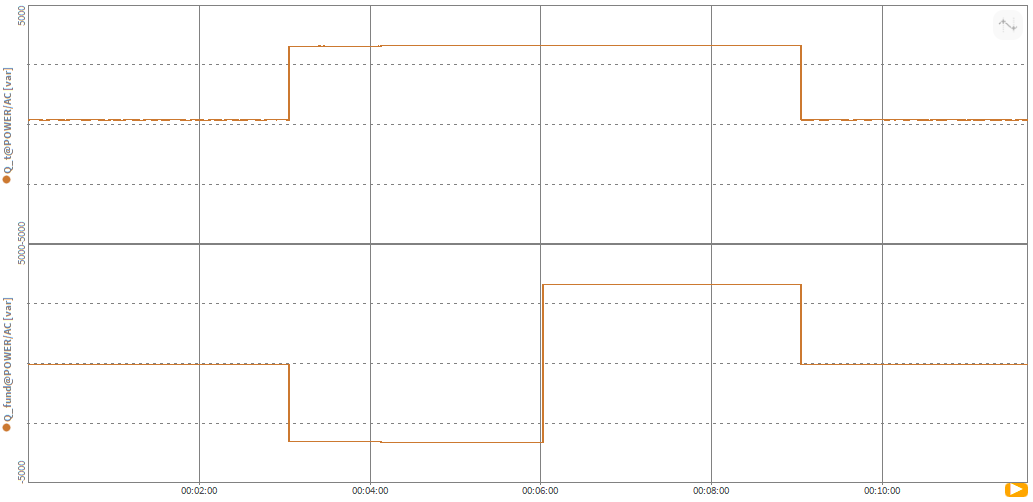

5 無功功率控制能力檢測 添加統計計算無功功率 0.2s 的平均值，添加公式計算功率控制精度。利用波形圖記錄無功 功率波形，添加光標計算響應時間。

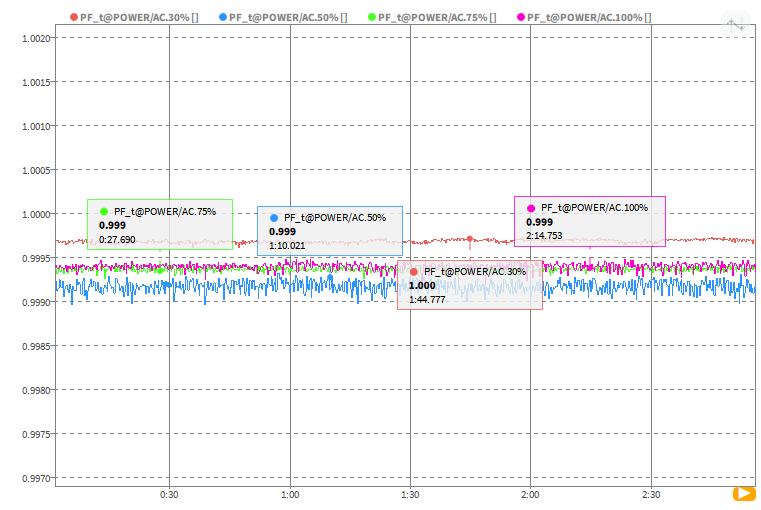

6 功率因數檢測 功率分析儀可將不同功率情況下測試的數據在軟件中一起打開，在同一個波形記錄儀中分 析。

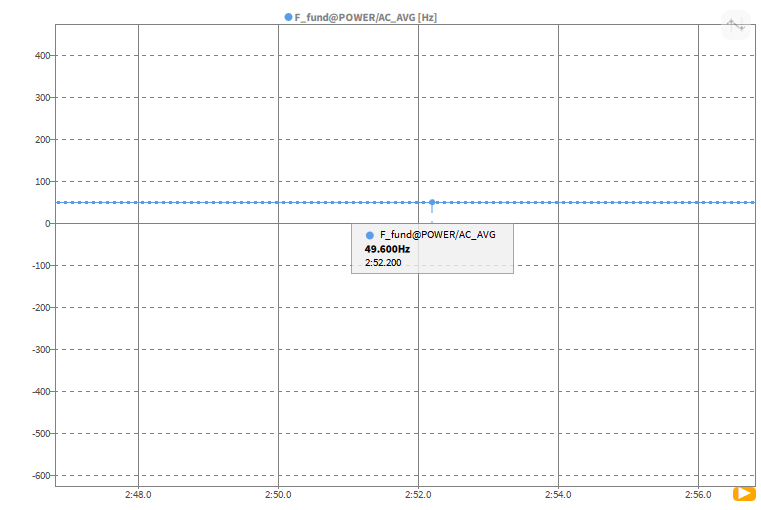

7 頻率適應性檢測 利用波形圖，記錄頻率變化 電壓適應性檢測 利用波形圖，記錄電壓變化
