數字量輸入輸出板卡TRION-BASE

產品描述：德維創DEWETRON數字量輸入輸出板卡模塊TRION-BASE產品特點：計數器，DIO和同步模塊計數器通道:2個高級計數器數字I/O: 8 DIO和8 DI可同步：- IRIG code B- DC ...

服務熱線:15021562539

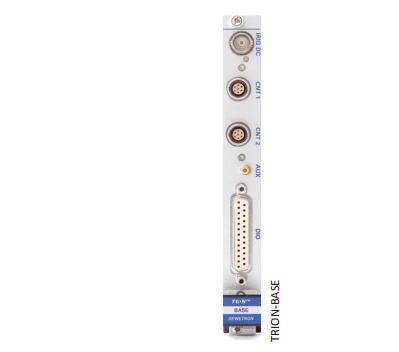

德維創DEWETRON數字量輸入輸出板卡模塊TRION-BASE

計數器，DIO和同步模塊

計數器通道:2個高級計數器

數字I/O: 8 DIO和8 DI

可同步：

- IRIG code B

- DC I/O

附加功能:1個AUX插座(默認設置為相機觸發)

TRION-BASE 技術參數
數字 l/O指標
通道數	8 DIO+8DI
輸入兼容性	CMOS/TTL;100 kΩ pull up
輸兼容性	TTL, 20 mA
過壓保護	±30 Vc,50 VEAk(100 ms)
傳感器供電	5V(600 mA)and 12V(600 mA)
接口	D-SUB-25 socket
D-SUB-25 Sync OUT 指標
功能	Acquisition clock and trigger output (can be used to sync two systems/enclosures)
輸入兼容性	LVTTL
輸出兼容性	LVTTL, 10 mA
過壓保護	±20 V DC
計數器指標
通道數	2 advanced counter or 6 digitalinputs
計數器模式 - Waveform timing - Sensor modes - Event counting	Period, frequency, pulse width duty cycle and edge separation Encoder(angle and linear) Basic event counting, gated counting, up/down counting and encoder mode (X1,X2 and X4)
輸入兼容性	CMOS/TTL
計數器分辨率	32-bit
計數器時間基準	80 MHz
時間基準精度	Within DEWE2 system	Typ.10 ppm; max. 50 ppm
	Within DEWE3 system	Typ.2 ppm; max. 10 ppm
最大輸入頻率	10 MHz

過壓保護	±30 Vc,50VEA(100 ms)
傳感器供電	5 V(600 mA) and 12V(600 mA)
接口	LEMO 1B.307
AUX 指標
功能	Camera trigger, trigger input/output, acquisition clock and programmable clock output
輸入兼容性	LVTTL
輸出兼容性	LVTTL, 10 mA
過壓保護	±20 V
接口	SMB socket
Timing指標
輸入源	IRIG code B,DC
輸出信號	IRIG code B,DC
Input 指標 - 兼容性(DC code) - 阻抗	DC level shift TTL/CMOS compatible 20 kQ
Output 指標 - 兼容性 (DC code)	TTL,20 mA
調整范圍	±150 ppm
時鐘 acc.IRIG locked	Without drift
時鐘 acc.IRIG unlocked	<1 ppm
絕緣電壓	350V
接口	BNC socket
通用指標
功耗	5 W
溫度范圍	0-50℃
重量	Approx.240 g
