先進的高動態功率分析

多年來，交流電壓和電流的功率測量和分析一直被認為是一門固定的學科。由于變頻驅動的應用以及對汽車電驅動技術的認可，這在過去幾年中發生了根本性的變化。如今，收集和驗證驅動器的動態特性也很重要，因為許多系統在測量期間很少有長時間的固定工作點，而是相當動態的。然而市場上“傳統”“可用的功率分析儀主要是為固定應用而設計的，DEWETRON開發了一種功率分析儀，它能夠滿足客戶的靈活需求，并為未來的市場需求做好準備。隨著變頻器饋電驅動器使用的比例日漸增加，有可能減少測量量程的數量，因為大峰值測量的量程使用更加頻繁即使是在低功率水平下。

日常和常規解決方案

當今世界，為滿足客戶的測試和分析需求，電傳動系應當在具有高動態負載曲線的真實環境中進行測試和評估。傳統上，功率測試，測量和分析昂貴且耗時。隨著功率分析技術的改進，完整解決方案滿足需求而高效、經濟。此外，還可以將寶貴的測試時間減少限度，以開發更省時省錢的解決方案。

過時的分析儀無法為決策標準提供可靠的數據

> 沒有獨立使用電壓和電流輸入；不能使用替代和低共模接線方式。

> 復雜的模擬電路（大和重）對于未來的需求而言不是很靈活。

> 需要額外模擬信號路徑來進行頻率檢測。

> 用戶必須在測量前設置濾波器截止頻率；分別以低速和高速在一次測試中進行分析可能非常具有挑戰性。

> 由于無法捕獲整個波形數據，工程師必須在測試完成后使用其他記錄設備（示波器記錄器）分析波形。

> 測量期間由于計算窗口大小是固定的，所以始終要在分辨率和動態范圍之間進行折中考慮。

> 由于計算窗口邊界區域存在間隙，導致功率數據中存在盲點。

DEWETRON解決方案

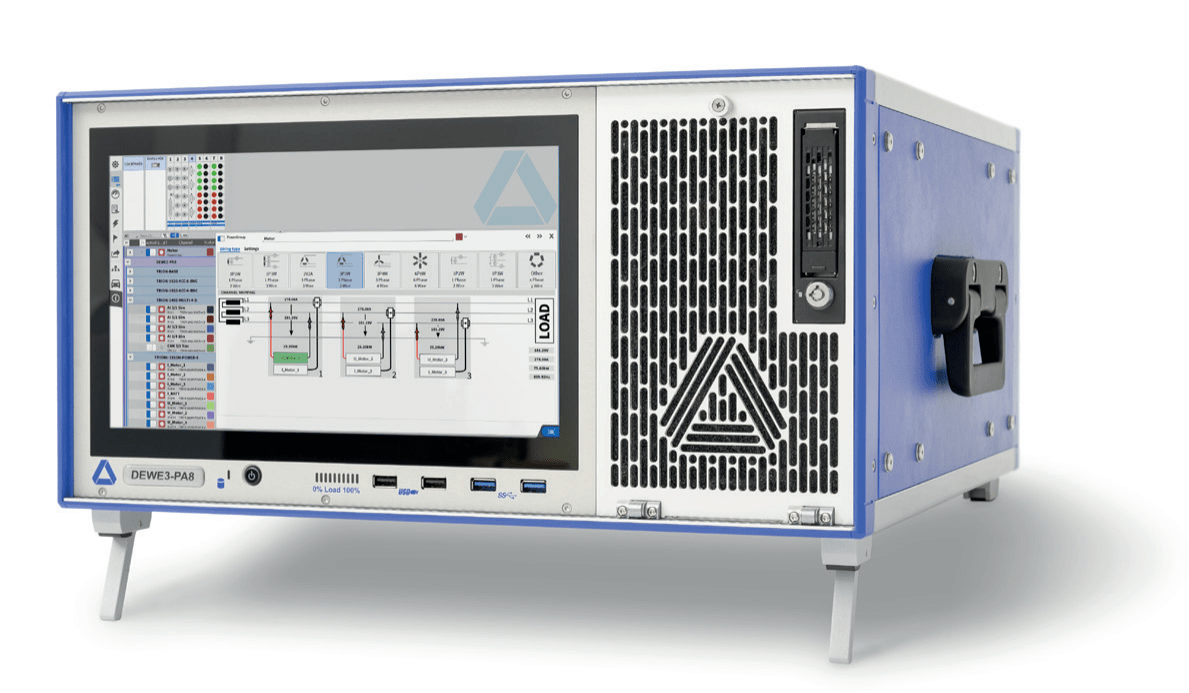

> DEWE3-PA8 安裝OXYGEN軟件

> TRION3-1810M-POWER-4模塊

> TRION-Base模塊

> PA-IT 或 PA-IN 系列的電流傳感器

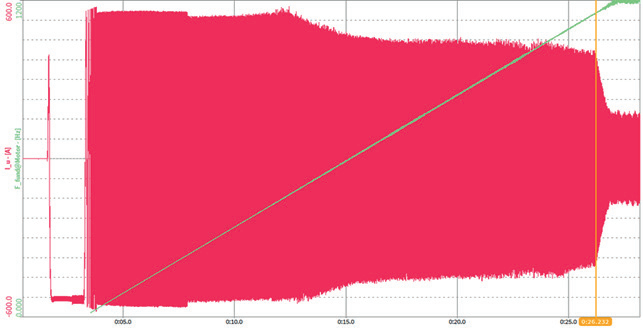

HDR (高動態范圍) 輸入，即：對電壓從0V-2000V，電流從0-2000A的精確測量可以使用戶對動態驅動系統進行分析。從負載跳躍和移動啟動和制動開始，可以實現全譜的功率分析。我們的功率分析儀結合DEWETRON自有的OXYGEN測量軟件使得功率分析變得簡單且直觀。OXYGEN軟件的功率分析功能集成了頻率檢測算法，可滿足現代功率分析的所以需求。這一特征是實現精確,可靠和穩定讀數的關鍵，即使處于不利情況下。 DEWETRON連續分析每一個過零點，以及每一個基波周期。我們的使命是無間隙的分析信號以呈現整個過程的真相。

> 多通道高密度輸入模塊

> 一條去程信號通路直接連接到18位A/D轉換模塊

> 完全獨立且靈活的電流和電壓輸入

> 在FPGA上設置信號濾波器, 連續的數據流到內部RAM 和CPU

> 所有的深度操作都可以在DEWETRON的OXYGEN軟件中完成

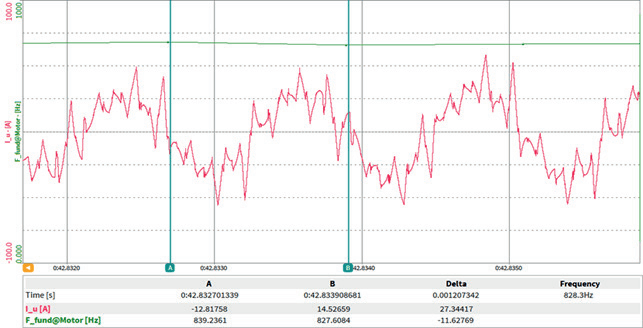

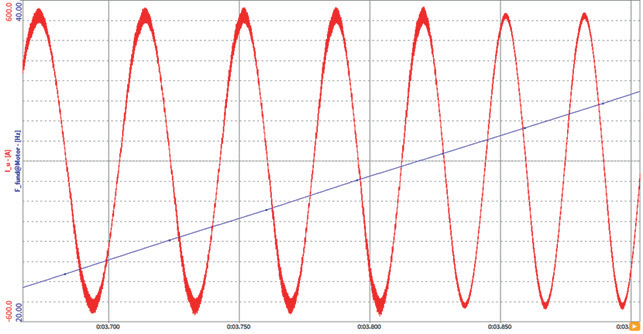

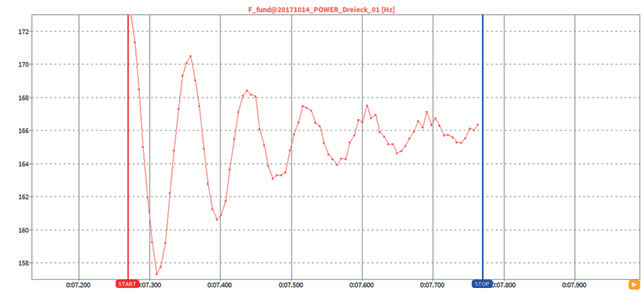

> 每一功率組可自由選擇其同步信號源，實現對基波頻率的檢測 (下一段將詳細介紹) > 可在每一信號周期對每組功率值 (功率, 電壓/電流有效值和基波) 進行計算(計算間隔低至1 ms).
