TRION-1820-POWER模塊搭建功率分析儀的配置示例

為了充分挖掘功率分析儀DEWE2-PA7的潛力，德維創DEWETRON開發了TRION-1820-POWER功率模塊，可以很容易地安裝到儀器中。TRION-1820-POWER功率模塊的模塊化設計允許靈活性輸入范圍分別高達1000 VRMS / 20 ARMS的電流、電壓或功率測量。以下頁面將為您概述TRION-1820-POWER功率模塊的典型配置示例。

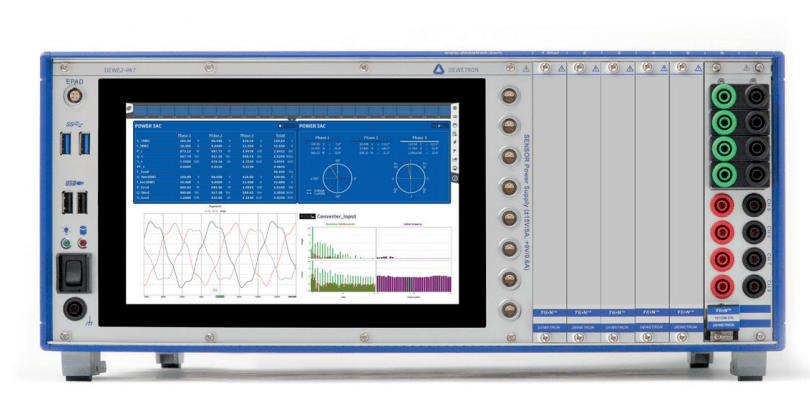

標準四相直接輸入功率分析儀

這是用于四相(1x三相交流和1x單相直流)應用的DEWE2-PA7的標準配置。

1 x DEWE2-PA7

1 x TRION-1820-POWER-4

4 x TRION-POWER-SUB-CUR-2A -1B （或20A，0.2A）

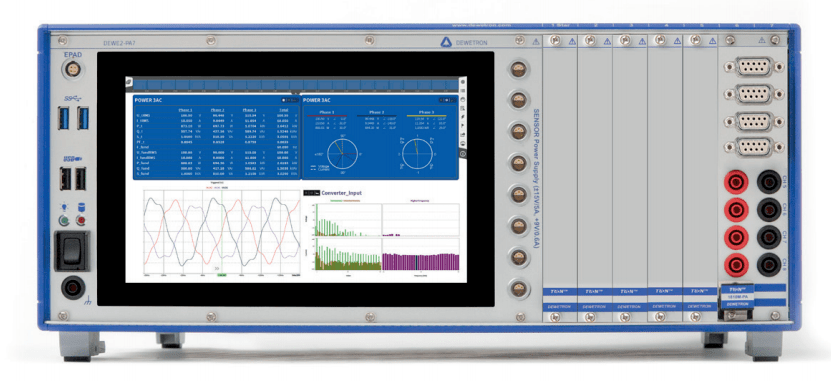

標準四相功率分析儀，帶傳感器輸入

配置使用電壓輸出型電流傳感器的四相應用

1 x DEWE2-PA7

1 x TRION-1820-POWER-4

4 x TRION-POWER-SUB-CUR-dLV

標準四相混合輸入功率分析儀

混合使用的直接輸入和傳感器輸入的4相應用配置。

1 x DEWE2-PA7

1 x TRION-1820-POWER-4

3 x TRION-POWER-SUB-CUR-20A-1B

1 x TRION-POWER-SUB-CUR-dLV

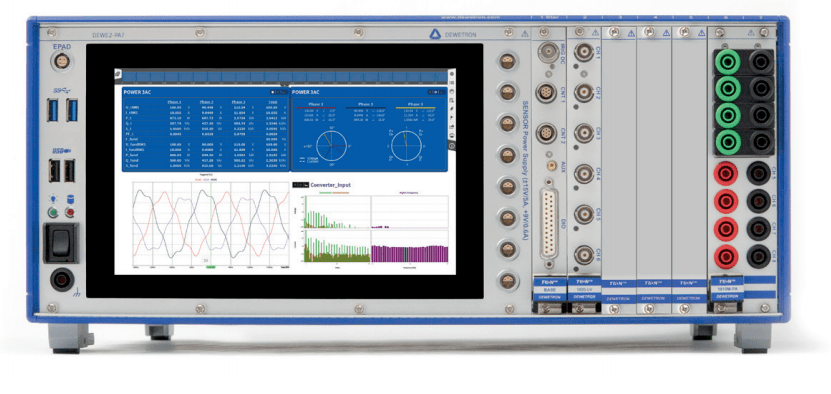

標準四相混合輸入功率分析儀

先進的電機分析配置，扭矩和轉速輸入以及輔助高速模擬輸入，用于電壓和加速度分析。

1 x DEWE2-PA7

1 x TRION-1820-POWER-4

4 x TRION-POWER-SUB-CUR-2A-1B

1 x TRION-BASE 1 x TRION-1620-ACC

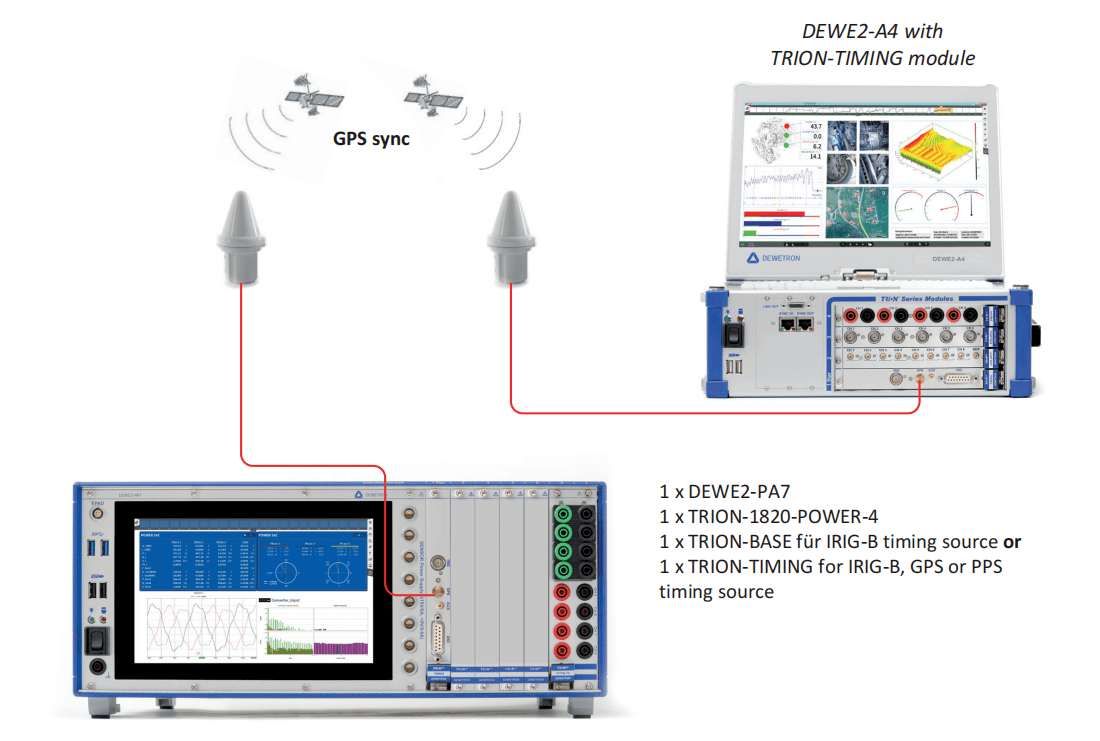

時間同步選項

有了這個選項，功率分析儀可以與其他測量設備進行同步操作。
